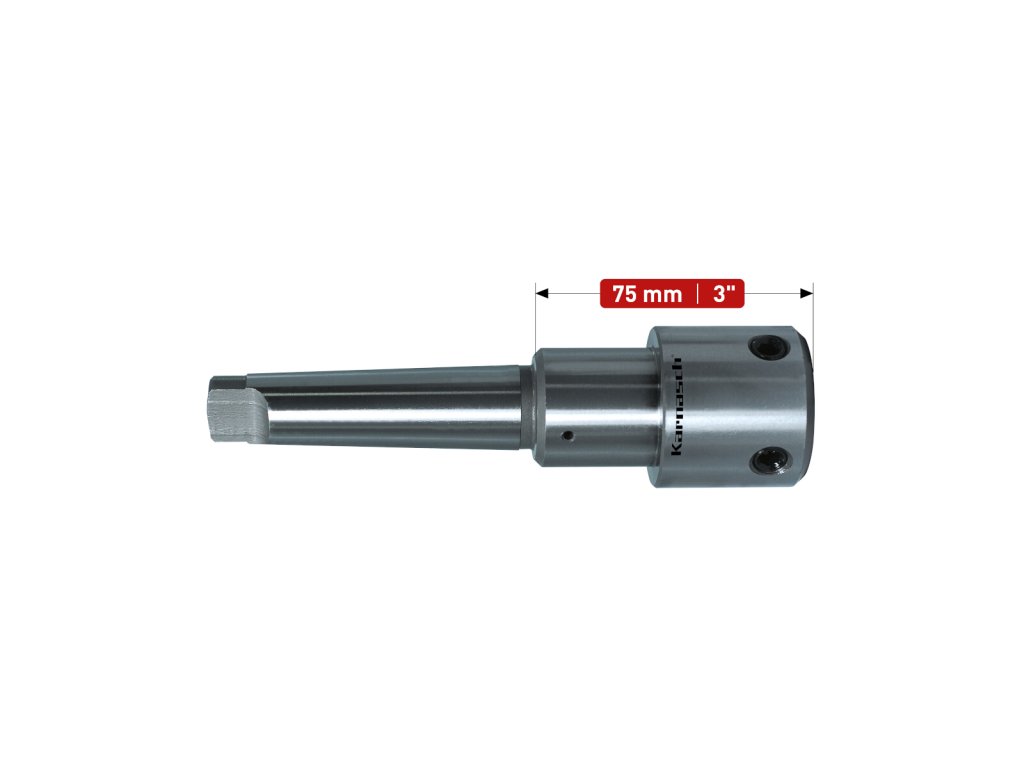

201844 | MORSE kužel pre Weldon 32 mm veľkosť 4

Podrobný popis

Prémiový MORSE kužeľový upínač Karnasch pre Weldon 32 mm (veľkosť 4) je vysoko robustný priemyselný držiak navrhnutý pre maximálne stabilné a bezpečné upnutie masívnych jadrových vrtákov s 32 mm Weldon stopkou (1-1/4"). Tento model od popredného nemeckého výrobcu Karnasch je určený pre priame nasadenie do vretien veľkých radiálnych vŕtačiek, horizontálnych vyvrtávačiek a ťažkých obrábacích strojov disponujúcich kužeľom stroja Morse 4 (MK4/MT4). Držiak je konštruovaný pre aplikácie s vonkajším chladením.

Kľúčové prednosti a vlastnosti

• Nemecká nekompromisná stabilita (Karnasch): Celé monolitické telo upínača vrátane upínacieho puzdra je kompletne tepelne spracované a precízne brúsené. Výsledkom je dokonalá súosovosť a minimálna obvodová hádzavosť, čo tlmí vibrácie pri vŕtaní veľkých priemerov a radikálne chráni rezné hrany vrtákov pred vylomením.
• Maximálna tuhosť spojenia (MT4 / Weldon 32): Kombinácia masívneho kužeľa Morse 4 a veľkého upínacieho puzdra 31,75 mm poskytuje obrovskú kontaktnú plochu. Držiak bezpečne prenáša enormný krútiaci moment a spoľahlivo pohlcuje torzné sily pri priemyselnom vŕtaní do najtvrdších, legovaných či kalených materiálov.
• Variabilná hĺbka rezu (až do 75 mm): Konštrukcia držiaka je primárne určená pre jadrové vrtáky s hĺbkou rezu 55 mm pri použití klasického jednodielneho vyrážacieho kolíka. Umožňuje však vŕtať aj hlbšie otvory do 75 mm – podmienkou je použitie špeciálneho dvojdielneho vytláčacieho kolíka (combination pilot pin), ktorý efektívne obchádza limitovaný vnútorný priestor Weldon šachty a bezpečne vyhodí odvŕtanú špalu von.
• Stabilné skrutkové zaistenie: Stopka Weldon 32 je v držiaku nekompromisne fixovaná pomocou dvoch veľkých upínacích skrutiek, čo zaručuje, že sa nástroj v upínači nepootočí ani pri prerušovanom reze alebo náhlom extrémnom preťažení.

Technické parametre
