Uholníky

Kategória kontrolných, zámočníckych a montážnych uholníkov Kinex – K-MET a špecializovaných meracích prípravkov predstavuje rozsiahly súbor náradia určeného na meranie pravých uhlov, kontrolu rovinnosti, vytyčovanie uhlových odchýlok a presnú montáž v strojárstve, stavebníctve i drevospracujúcom priemysle. Vďaka precíznemu brúseniu funkčných plôch a dodržiavaniu prísnych geometrických tolerancií poskytujú tieto meradlá stabilný a spoľahlivý základ pre každodennú kontrolu kvality.

Sortimentný prehľad a technické špecifikácie:

• Presné a kalené kontrolné uholníky:
  • Nožové kalené uholníky: Meradlá najvyššej presnosti (triedy 00 a 0) s obojstranným ostrím na kontrolu pravouhlosti a priamosti vysoko citlivou svetelnou štrbinovou metódou.

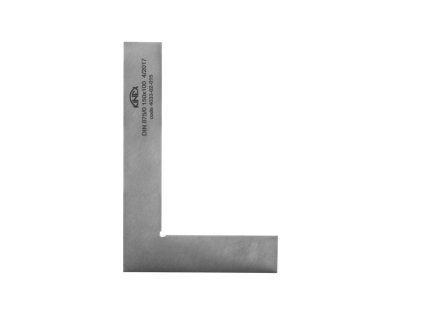

  • Presné ploché a príložné uholníky: Presne lapované a brúsené uholníky v triedach presnosti 0, 1 a 2 určené pre kontrolné pracoviská a nástrojárne.
  • Uholníky s pružným ramenom: Špeciálne vyhotovenia na meranie vnútorných uhlov a vybranných dutín bez deformácie meracieho kontaktu.
  • Strediace uholníky: Rýchle a presné vyhľadanie a označenie stredu na čelných plochách hriadeľov a valcových polotovarov.
• Dielenské, zámočnícke a montážne uholníky:

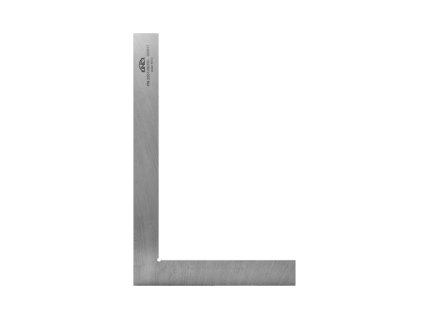

  • Zámočnícke ploché a príložné uholníky: Húževnatá konštrukcia z konštrukčnej ocele s frézovanými a brúsenými hranami pre hrubšie dielenské orybovanie a zváranie.
  • Zvárané a prírubové uholníky: Špeciálne zosilnené vyhotovenia pre potrubárov, zváračov a montérov na ustavenie zvarov a kontrolu pravouhlosti prírub potrubí.
  • Pokosové uholníky 45° (ploché aj príložné): Určené na presné meranie a orybovanie úkosov a gehrunkových spojov.
  • Posuvné a skladacie uholníky: Variabilné nastavenie a uzamknutie ľubovoľného uhla pomocou mechanickej aretačnej skrutky.
• Stolárske, kombinované a špeciálne montážne prvky:
  • Trojuholníky a hliníkové uholníky s príložníkom: Ľahké eloxované profily s gravírovanou stupnicou pre rýchle tesárske vymeriavanie.
  • Kombinované multifunkčné uholníky: Posuvné oceľové pravítko doplnené o 90°/45° teleso s integrovanou libelou a rysovacou ihlou.
  • Laserové uholníky: Optické premietanie dvoch navzájom kolmých laserových lúčov pre bezkontaktné vytyčovanie pravých uhlov na stenách a podlahách.
  • Pravouhlé uholníky so svorkami: Masívne montážne uholníky so súpravou rýchloupínacích zvierok na pevné zovretie dvoch dosiek či profilov pod uhlom 90° pri lepení alebo zváraní.
• Typické oblasti využitia:
  • Medzioperačná kontrola geometrie obrobkov v CNC centrách a na brúskach
  • Zostavovanie a zváranie oceľových rámov, potrubných trás a prírub
  • Priestorové orybovanie odliatkov a výpalkov na rysovacích doskách
  • Stolárska a nábytkárska výroba, montáž dverových zárubní a kuchynských liniek

Praktické rady pre údržbu a zaobchádzanie

Pri kontrole pravouhlosti nožovými uholníkmi prikladajte meradlo k dielu jemne, bez tlaku, a overujte presnosť proti svetelnému zdroju. Dbajte na to, aby dosadacie plochy boli očistené od prachu a mechanických nečistôt. Príložné uholníky vždy najprv bezpečne usaďte opornou pätkou na referenčnú hranu a až potom prikladajte dlhé rameno. Chráňte uholníky pred pádmi a nárazmi, ktoré by mohli spôsobiť trvalú uhlovú deformáciu. Po práci oceľové meradlá očistite a nakonzervujte tenkou vrstvou oleja proti korózii.
