Frézy kotúčové
Kotúčové frézy trojstranné (HSS-Co5 & HSS-Co8 – DIN 885)
Hľadáte mimoriadne výkonné a pevné nástroje na frézovanie hlbokých drážok, pravouhlých stupňov či prerezávanie materiálu? Na abse.sk vám prinášame ucelený sortiment profesionálnych trojstranných kotúčových fréz ZPS-FN z prémiovej rýchloreznej ocele legovanej kobaltom (HSS-Co5 a HSS-Co8). Tieto kotúčové frézy sú navrhnuté pre vysokú rozmerovú presnosť drážky, plynulý odvod triesok a dlhú životnosť aj pri náročnom prerušovanom reze.
Náš sortiment pokrýva kompletné vyhotovenia podľa normy DIN 885: polohrubozubé a jemnozubé nástroje (kódy 720275, 730275), úzke kotúčové frézy (kódy 726275, 736275), jemnozubé prevedenie s 8 % kobaltu (kód 730278) aj špeciálne jemnozubé frézy s priamymi zubami (kód 739275). Upínací otvor s klinkovou drážkou zaručuje bezpečný záber na frézovacom tŕni bez rizika pretáčania pri záťaži.
Kľúčové výhody trojstranných kotúčových fréz ZPS-FN:
- Odolné materiály HSS-Co5 & HSS-Co8: Vysoká tvrdosť a tepelná stálosť pri obrábaní legovaných ocelí, liatiny aj ťažkoobrobiteľných zliatin.
- Trojstranný rezný záber: Rezné hrany na obvode aj oboch čelných stranách zaručujú perfektnú kolmosť a čistotu bočných stien drážky.
- Rôzne hustoty zubov a geometrie: Možnosť voľby medzi striedavým sklonom zubov (pre pokojný chod bez vibrácií) a priamymi zubami (pre špecifické operácie).
- Široký rozsah rozmerov: Priemery od 50 mm až do 200 mm s variabilnou šírkou rezu S (od 1,6 mm až po 32 mm) pre presné prispôsobenie vašej aplikácii.
Vybavte svoje frézovacie centrá a univerzálne frézy špičkovými kotúčovými frézami z abse.sk a dosiahnite maximálnu produktivitu drážkovania!
Najpredávanejšie
Radenie produktov
Značky
Materiál nástroja
Norma
Obrábaný materiál
Označenie CNC fréz
Počet rezných hrán Z
Požadovaná operácia
Priemer (mm)
Šírka frézy (mm)
Typ frézy
Upnutie
Výpis produktov
3FDA5120-CBA3-43BB-809E-CBDA87AF7293
10DBF724-9792-47BA-96CD-3426DFD2C513
C36EE803-926F-44BF-A134-B89F5A8BC680
6D2315CB-0262-4540-9B36-A98C5E903E09
64BE1E74-2812-460C-8A24-2217CE412AF8
78FD75ED-6257-4618-B1A0-F9A62CBC43F7
0F6D457D-5B89-46FD-A30B-9391CC168D9B
E87BB036-FD06-403D-95FA-F95E40DC5D27
DBE49453-8D24-40FE-B579-604C99E9EE59
33500BF1-0881-4CF4-ABDF-C914A49629A3
357D297C-9FAD-4FE5-94D6-531B58EE0671
14F13420-E065-4944-8DA7-4B9DB35702E4
Technická špecifikácia trojstranných kotúčových fréz podľa DIN 885
Trojstranné kotúčové frézy z rýchloreznej ocele legovanej kobaltom (HSS-Co5 / HSS-Co8) sú určené na frézovanie hlbokých aj plytkých drážok, pravouhlých stupňov a na prerezávanie materiálov. Sú vybavené reznými hranami na obvode aj na oboch čelných stranách, čo zaisťuje vysokú presnosť šírky drážky a kolmosť jej stien. Upínanie sa realizuje na frézovací tŕň cez stredový otvor s unášacou klinkovou drážkou (DIN 138).
1. Prehľad vyhotovení, noriem a geometrie
| Katalógové číslo | Hustota zubov / Typ | Materiál | Norma | Priemer D (js16) | Šírka S (k11) |
|---|---|---|---|---|---|

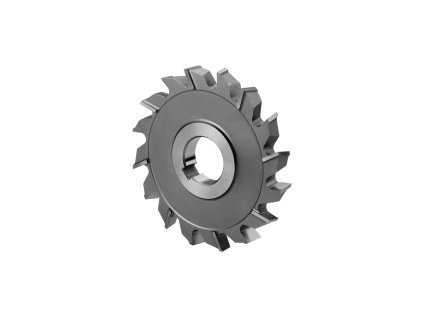

| 720275 | Polohrubozubé (striedavý sklon) | HSS-Co5 | DIN 885A | 50 – 200 mm | 3 – 32 mm |

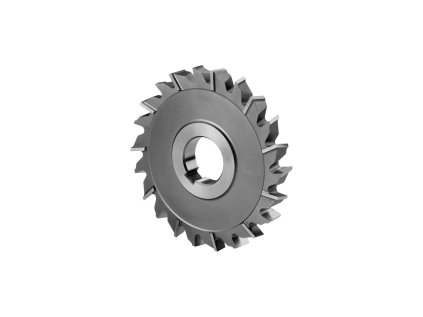

| 730275 | Jemnozubé (striedavý sklon) | HSS-Co5 | DIN 885A | 50 – 200 mm | 3 – 32 mm |
| 726275 | Úzke polohrubozubé | HSS-Co5 | DIN 885A | 63 – 160 mm | 1,6 – 12 mm |
| 736275 | Úzke jemnozubé | HSS-Co5 | DIN 885A | 50 – 200 mm | 1,6 – 14 mm |
| 730278 | Jemnozubé (striedavý sklon) | HSS-Co8 | DIN 885A | 50 – 125 mm | 4 – 25 mm |
| 739275 | Jemnozubé s priamymi zubami | HSS-Co5 | DIN 885B | 50 – 200 mm | 4 – 20 mm |
2. Odporúčané rezné podmienky (Vc a fz)
- Nelegovaná oceľ (do 600 N/mm²): Rezná rýchlosť Vc = 37,5 m/min, posuv na zub fz = 0,050 mm (Ø 50) až 0,095 mm (Ø 200).
- Legovaná oceľ (do 1100 N/mm²): Rezná rýchlosť Vc = 18 – 25 m/min, posuv na zub fz = 0,050 mm (Ø 50) až 0,095 mm (Ø 200).
- Hliník a neželezné kovy: Rezná rýchlosť Vc = 60 – 260 m/min, posuv na zub fz = 0,035 mm (Ø 50) až 0,067 mm (Ø 200).
- Nerez / Ťažkoobrobiteľné ocele (do 1250 N/mm²): Rezná rýchlosť Vc = 12 m/min, posuv na zub fz = 0,035 mm (Ø 50) až 0,063 mm (Ø 200).
Technické odporúčania pre prácu
- Hĺbka rezu Ap sa odporúča navrhovať v rozmedzí 0,1xD až 0,15xD v závislosti od tuhosti sústavy stroja a držiaka.
- Pre obmedzenie vzniku vibrácií a lepšie delenie triesky pri frézovaní celou šírkou S voľte prednostne modely so striedavým sklonoma zubov (kódy 720275, 730275, 730278).
