COMBIDISC - rýchloupínacie nosiče a príslušenstvo s uchytením
Držiaky brúsnych výsekov PFERD COMBIDISC® (Prevedenie SBH / SBHR) a adaptéry
Originálne unášače PFERD COMBIDISC® v prevedení SBH (systém CD) a SBHR (systém CDR) slúžia ako presný a bezpečný nosič pre všetky typy brúsnych výsekov a kotúčov z netkanej textílie COMBIDISC®. Zabezpečujú vysoký komfort pri práci s nízkou úrovňou vibrácií, bleskovú beznástrojovú výmenu nástroja a stabilný chod bez preklzávania či nežiaduceho uvoľňovania.
Hlavné výhody a vlastnosti
- Vysoká hospodárnosť: Blesková výmena výsekov skracuje prestoje pri práci.
- Stabilita bez vibrácií: Presné uloženie zamedzuje kmitaniu a zvyšuje kvalitu brúseného povrchu.
- Stupne tvrdosti unášačov:
- W (mäkká / weich): Pre optimálne prispôsobenie kontúram a jemný výbrus.
- M (stredná / mittel): Univerzálna tvrdosť pre rovinné i kontúrové brúsenie.
- H (tvrdá / hart): Vysoká rozmerová stálosť pre agresívny úber a brúsenie hrán.
- Univerzálne upínanie: Stopka 6 × 40 mm, ktorú je možné nahradiť špeciálnymi adaptérmi na závit M14, 1/4-20 UNC alebo M5.
Technické parametre
- Systémy upínania: SBH (systém CD s vnútorným závitom), SBHR (systém CDR s bajonetovým závitom)
- Priemery tanierov: Ø 20 mm, Ø 25 mm, Ø 38 mm, Ø 50 mm a Ø 75 mm
- Upínacia stopka: 6 mm (dĺžka 40 mm)
- Dostupné adaptéry:
- AF 14-1/4 CD: Pre uhlové brúsky so vretenom M14
- SPV20 CD 1/4-20 UNC: Pre pohony so závitom 1/4-20 UNC (napr. PW 3/120 DH)
- AF M5 CD 1/4-20 UNC: Pre akumulátorové uhlové brúsky s vnútorným závitom M5
Radenie produktov
Značky
Priemer (mm)
Výpis produktov
Držiaky brúsnych výsekov PFERD COMBIDISC® (SBH / SBHR) – Presné upnutie a maximálna flexibilita
Originálne držiaky a unášače PFERD COMBIDISC® (typy SBH a SBHR) tvoria základný nosný prvok pre všetky brúsne papiere, keramické výseky, malé fíbrové kotúče a netkané textílie systému COMBIDISC®. Sú skonštruované pre bezpečný prenos krútiaceho momentu, plynulý chod bez kmitania a bleskovú beznástrojovú výmenu brúsnych nástrojov.
Kritériá výberu tvrdosti držiaka
- Mäkké prevedenie – W (weich): Elastický tanier určený na jemné brúsenie a dokonalé kopírovanie oblých tvarov, kontúr a dutín bez rizika zarezania hrany.
- Stredné prevedenie – M (mittel): Univerzálna voľba pre väčšinu štandardných brúsnych operácií, zjednocovanie a rovinné brúsenie.
- Tvrdé prevedenie – H (hart): Pevný a rozmerovo stály tanier pre agresívny úber materiálu, vysoký prítlak a zabrusovanie zvarov a hrán.
Upínacie systémy a kompatibilita
- Systém CD (SBH): Závitové uchytenie kompatibilné so všetkými výsekmi so stredom CD.

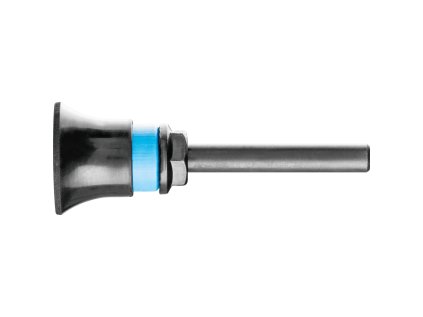

- Systém CDR (SBHR): Bajonetový uzáver kompatibilný so všetkými výsekmi so závitovým tŕňom CDR.

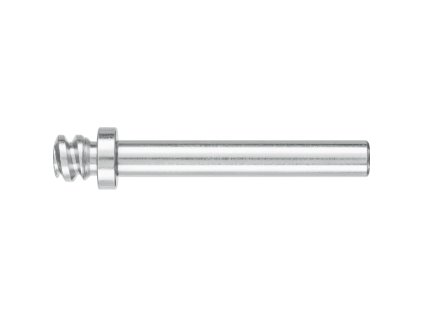

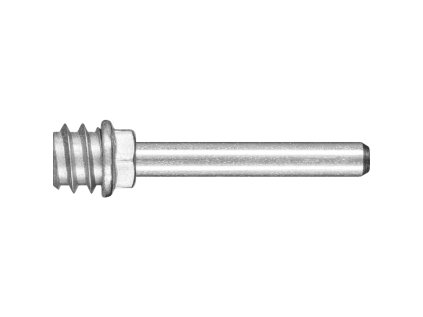

- Štandardné upnutie: Stopka s priemerom 6 mm a dĺžkou 40 mm pre použitie v priamych brúskach a ohybných hriadeľoch.
Doplnkové závitové adaptéry
- AF 14-1/4 CD: Redukcia pre priamu montáž unášača na vreteno klasickej uhlovej brúsky so závitom M14.
- SPV20 CD 1/4-20 UNC: Závitový adaptér pre špeciálne pneumatické a elektrické pohony (napr. PFERD PW 3/120 DH).
- AF M5 CD 1/4-20 UNC: Adaptér navrhnutý pre kompaktné akumulátorové uhlové brúsky Ø 75 mm so závitom vretena M5.
Maximálne povolené otáčky (Max. RPM)
- Ø 20 mm: 47 500 ot./min
- Ø 25 mm: 38 000 ot./min
- Ø 38 mm: 25 000 ot./min
- Ø 50 mm: 19 000 ot./min
- Ø 75 mm: 12 500 ot./min
