Základné oceľové mierky
Zabezpečte si nekompromisnú metrologickú nadväznosť, kalibračnú presnosť a dokonalú opakovateľnosť rozmerov s ucelenou ponukou profesionálnych základných oceľových koncových mierok Kinex – K-MET radu 1046. Tieto etalóny dĺžky, vyrobené v prísnom súlade s normou DIN 861 (zodpovedajúcej DIN EN ISO 3650), predstavujú absolútny základ pre nastavovanie, justovanie a kalibráciu mikrometrov, posuvných meradiel, odchýlkomerov a dĺžkomerných prístrojov v modernom strojárstve. Sortiment pokrýva súpravy v dvoch najžiadanejších triedach presnosti: triedu presnosti 0 (rad 1046-03) určenú ako referenčné etalóny pre kalibračné a metrologické laboratóriá či strediská technickej kontroly (OTK), a triedu presnosti 1 (rad 1046-13) optimalizovanú pre kontrolu priamo na pracovisku, nastavovanie presných strojov a výrobných prípravkov. Súpravy sú k dispozícii v ucelenom rozsahu počtu kusov – 38, 47, 83, 87, 103, 112 a 122 kusov, čo umožňuje vyskladať takmer akýkoľvek požadovaný rozmer s mikrometrickým odstupňovaním. Všetky mierky sú zhotovené zo špeciálnej legovanej, kalenej a rozmerovo stabilizovanej nástrojovej ocele s precízne lapovanými funkčnými plochami zabezpečujúcimi mimoriadnu priľnavosť (pritierateľnosť). Dodávané sú v masívnych drevených kazetách s presným označením pozícií pre bezpečné uloženie a dlhodobú ochranu.
Radenie produktov
Značky
Výpis produktov
A8F690D6-5CDB-4A86-AA77-A92B0C03A927
7945AE7E-D145-490F-9526-22C06C9727EC
61C93452-8202-4054-AD70-2EDF0F84F236
B0940B9C-BF62-4C46-95F7-40C9645C4DA6
EC76DED9-9E59-40C8-B7B5-DC54C75CDA40
906DEDE7-EEDB-4EA5-8DF0-9763A02AAA4F
47E2F992-F6BB-49F9-B602-96EFD0DC962A
6897A3E9-AD9D-4473-8CDE-4D5E2E33D5F2
0B756B7A-B3EB-4186-88BF-5811C1BA719F
A7FC0E2E-A978-4E61-9590-F3A501C221E9
52B12C04-FCF0-4394-940F-3EA1EB54DF12
CE0E2E1F-3FF7-4B24-8053-683B2AADFC4D
Kategória základných oceľových koncových mierok Kinex – K-MET radu 1046 predstavuje ucelený systém primárnych etalónov dĺžky skonštruovaných v prísnom súlade s normou DIN 861 (DIN EN ISO 3650). Vďaka vysoko stabilnej legovanej nástrojovej oceli, precíznemu lapovaniu s nanometrovou drsnosťou a prísnej kontrole rozmerovej stálosti tvoria tieto súpravy základ metrologickej nadväznosti v kalibračných laboratóriách, nástrojárňach a strediskách technickej kontroly kvality (OTK).
Sortimentný prehľad a technické špecifikácie:
- Dostupné triedy presnosti a konfigurácie súprav:
- Trieda presnosti 0 (rad 1046-03): Najvyšší priemyselný štandard určený ako referenčný kalibračný etalón pre klimatizované metrologické laboratóriá a kontrolné pracoviská OTK. K dispozícii v sadách 38 ks, 47 ks, 83 ks, 87 ks, 103 ks, 112 ks a 122 ks.
- Trieda presnosti 1 (rad 1046-13): Dielenský štandard s úzkymi toleranciami určený na justovanie a kontrolu meradiel priamo vo výrobe, nastavovanie presných meracích prípravkov a obrábacích strojov. K dispozícii v sadách 38 ks, 47 ks, 83 ks, 87 ks, 103 ks, 112 ks a 122 ks.
- Materiálové vyhotovenie a spracovanie:
- Legovaná nástrojová oceľ: Hlboko zmrazená, zušľachtená a umelo starnutá oceľ garantujúca minimálny koeficient teplotnej rozťažnosti (cca 11,5 × 10⁻⁶ K⁻¹) a dlhodobú štrukturálnu stálosť.
- Vysoká tvrdosť funkčných plôch: Odolnosť voči opotrebeniu a oderu s tvrdosťou minimálne 63–65 HRC.
- Zrkadlovo lapované plochy: Špičková rovinnosť a rovnobežnosť zaisťujúca mimoriadne silnú priľnavosť (adhezívne pritieranie) pri skladaní kombinovaných rozmerov.
- Laserové značenie: Jednoznačná, nezmazateľná identifikácia nominálneho rozmeru a výrobného čísla na každej mierke.
- Metrologické vlastnosti a balenie:
- Plná zhoda s požiadavkami DIN EN ISO 3650 a DIN 861 na limitné odchýlky dĺžky a rovnobežnosti
- Možnosť vytvárania desiatok tisíc rozmerových kombinácií s odstupňovaním po 0,001 mm, 0,01 mm, 0,1 mm a celých milimetroch

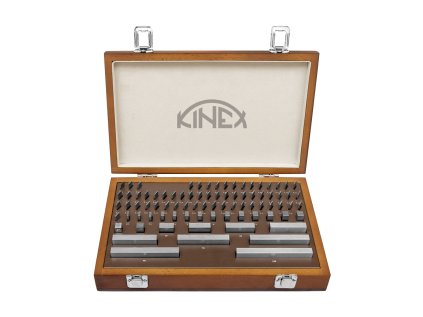

- Uloženie v masívnej drevenej kazete s presne vyfrézovanými a označenými lôžkami pre každý rozmer
- Typické oblasti využitia:
- Kalibrácia, justovanie a pravidelné overovanie strmeňových mikrometrov, posuvných meradiel a odchýlkomerov
- Presné nastavovanie CNC obrábacích strojov, súradnicových vŕtačiek a dĺžkomerných lavíc
- Nastavovanie komparátorov, pasametrov a dutinomerov
- Referenčné meranie v nástrojárňach a laboratóriách kontroly akosti
Praktické rady pre prácu
Pred použitím dôkladne odstráňte antikorózny film z funkčných plôch mierok jemnou handričkou navlhčenou v technickom benzíne a utrite do sucha. Pri pritieraní dvoch mierok priložte ich hrany krížom k sebe pod miernym tlakom a pomalým posuvno-otáčavým pohybom ich zarovnajte do jednej osi, kým nepocítite silný odpor adhézie. Na manipuláciu s mierkami triedy presnosti 0 vždy používajte bavlnené rukavice alebo pinzetu, aby telesné teplo neovplyvnilo presnosť merania. Po ukončení práce mierky očistite, naneste tenkú vrstvu nekyslého konzervačného oleja a uložte späť do drevenej kazety.
