Rotačné frézy KUD (D) - guľová fréza
Dosiahnite maximálnu presnosť, všestrannosť a vysoký úberový výkon pri opracovaní oblých tvarov s ucelenou kategóriou tvrdokovových guľových fréz tvaru D (KUD) od nemeckého prémiového výrobcu Karnasch. Guľový profil hlavy patrí k najuniverzálnejším a najpoužívanejším tvarom v priemyselnej výrobe – je ideálny na vybrusovanie dutín, zaobľovanie vnútorných rohov a prechodových rádiusov, gravírovanie, odhrotovanie kontúr a opracovanie kútových zvarov. Táto kategória ponúka bezkonkurenčný výber rezných geometrií prispôsobených každej špecifickej úlohe a materiálu: od robustného krížového ozubenia HP-1, cez hladký ťahový rez jednoduchého ozubenia HP-2, osvedčené univerzálne ozubenie HP-3 a revolučné vysokovýkonné ozubenie novej generácie HP-3 PRO, až po jemné dokončovacie geometrie HP-4 a HP-5. Pre masívny úber sú pripravené hrubovacie profily HP-6 a HP-7, kým materiálovo špecializované ozubenia HP-8 (pre oceľ a oceľoliatinu) a HP-9 (pre nehrdzavejúce ocele INOX) zaručujú optimálny rez bez prehrievania a lepenia. Ponuku dopĺňa precízne mikro-ozubenie HP-11-MICRO pre detailné práce. Všetky frézy sú k dispozícii v nepovlakovanom vyhotovení aj v špičkových povlakovaných verziách s patentovanými ochrannými vrstvami BLUE-TEC, BLACK-TEC a GREEN-TEC, ktoré zaisťujú minimálne trenie, výbornú tepelnú bariéru a maximálnu životnosť v trvalom priemyselnom nasadení.
-
HP-1 robustní křížové ozubení
-
HP-2 jednoduché ozubenie
-
HP-3 univerzálne ozubenie
-
HP-3 PRO Revolučné univerzálne ozubenie
-
HP-4 jemné krížové ozubenie
-
HP-5 jemné jednoduché ozubenie
-
HP-6 hrubé krížové ozubenie
-
HP-7 pre hrubé opracovanie
-
HP-8 pre oceľ a oceloliatinu
-
HP-9 pre nerez
-
HP-11-MICRO jemné krížové ozubenie
Radenie produktov
Značky
Obrábaný materiál
Označenie rotačných fréz
Povlakovanie
Priemer (mm)
Priemer stopky
Typ ozubenia
Výpis produktov
5AFE601D-39F7-4129-BF3E-D90DDF630444
75F82C45-EF75-44DB-9A6E-87C2B38694C9

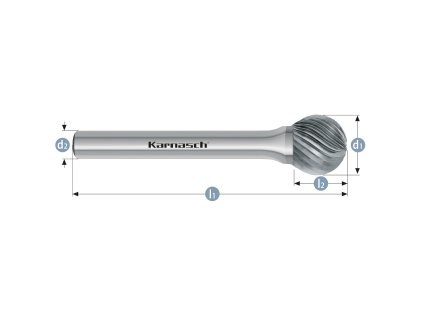

Kategória tvrdokovových guľových fréz tvaru D (KUD) od nemeckého prémiového výrobcu Karnasch predstavuje kompletný systém vysoko presných rotačných nástrojov navrhnutých na vybrusovanie dutín, rádiusové odhrotovanie vnútorných rohov, gravírovanie a začisťovanie zvarov v strojárskej a nástrojárskej výrobe. Vďaka dokonale guľovej geometrii hlavy nástroj umožňuje plynulý úber materiálu v ľubovoľnom smere posuvu bez nežiaduceho zarezávania. Bohatá ponuka rezných geometrií zaručuje optimálny pomer medzi rezným výkonom, životnosťou nástroja a požadovanou kvalitou obrobeného povrchu.
Prehľad ponúkaných geometrií ozubenia tvaru D (KUD):
- Robustné krížové ozubenie HP-1: Zosilnené zuby pre náročné odhrotovanie a opracovanie hrubých odliatkov pri zvýšenom mechanickom namáhaní.
- Jednoduché ozubenie HP-2: Plynulý skrutkovicový záber s ťahovým rezom pre pokojné vedenie nástroja a hladký povrch na liatine, oceli a neželezných kovoch.
- Univerzálne krížové ozubenie HP-3: Najvšestrannejšia geometria zabezpečujúca vyvážený rezný výkon, efektívne delenie triesky a minimálne vibrácie.
- Revolučné univerzálne ozubenie HP-3 PRO: Pokročilá generácia ozubenia pre maximálnu stabilitu, výrazne vyšší úberový objem a predĺženú trvanlivosť britov.
- Jemné krížové ozubenie HP-4: Vyšší počet zubov navrhnutý na jemné dokončovanie, odstraňovanie drobných ostrapkov a dosiahnutie nízkej drsnosti povrchu.
- Jemné jednoduché ozubenie HP-5: Jednoduchá skrutkovica s hustým delením zubov pre precízne lícovanie plôch a čistý výsledný rez.
- Hrubé krížové ozubenie HP-6: Agresívny profil s otvorenými zubovými medzerami pre rýchly úber mäkších aj húževnatejších materiálov bez zanášania.
- Hrubovacie ozubenie HP-7: Extrémne masívne rezné hrany navrhnuté na najťažšie hrubovanie zvarov a konštrukčných ocelí s vysokou odolnosťou voči rázom.
- Špecializované ozubenie HP-8 (pre oceľ a oceľoliatinu): Špeciálna geometria eliminujúca vyštipovanie britov a vibrácie pri obrábaní vysoko pevných a húževnatých ocelí.
- Špecializované ozubenie HP-9 (pre nerez): Antiadhézny profil zamedzujúci nalepovaniu triesky a znižujúci tepelné zaťaženie pri opracovaní nehrdzavejúcich ocelí (Inox).
- Mikro-ozubenie HP-11-MICRO: Ultra jemné krížové ozubenie optimalizované pre vysokootáčkové mikrobrúsky a detailné úpravy dutín v jemnej mechanike.
Dostupné povrchové úpravy:
- Nepovlakované: Presne brúsený monolitný tvrdokov pre štandardné dielenské využitie.
- BLUE-TEC: Modrý oteruvzdorný povlak s nízkym koeficientom trenia chrániaci ostrie pred prehrievaním.
- BLACK-TEC: Špeciálna vrstva vyvinutá pre mimoriadnu odolnosť voči abrazívnemu opotrebeniu a vysokým rezným silám pri hrubovaní.
- GREEN-TEC: Prémiový povlak novej generácie kombinujúci nízky rezný odpor a špičkovú tepelnú stabilitu pri vysoko výkonnom frézovaní.
Praktické rady pre prácu a údržbu
Stopku frézy zasuňte čo najhlbšie do klieštiny priamej brúsky na elimináciu vibrácií a hádzania. Reznú rýchlosť a otáčky voľte v závislosti od priemeru guľovej hlavy a typu opracovávaného kovu. Nástroj veďte rovnomerným pohybom s primeraným prítlakom bez nadmerného tlačenia do materiálu.
