Morse kužele a redukčné vložky
Zabezpečte si maximálnu flexibilitu, presnosť chodu a nekompromisnú tuhosť vretena vďaka ucelenej ponuke upínacieho príslušenstva a redukčných prvkov na abse.sk. Táto kategória prináša profesionálne riešenia pre priemyselné stojanové, stĺpové, radiálne i magnetické vŕtacie stroje a sústruhy, ktoré vyžadujú bezpečné a presné prepojenie nástroja so strojom. Ponuka zahŕňa precízne brúsené redukčné vložky pre adaptáciu rôznych veľkostí Morse kužeľov, vysokopevnostné náhradné skrutky pre spoľahlivé upnutie nástrojových držiakov a tŕňov, kalené vytláčacie pružiny zaisťujúce bezchybné vyhadzovanie odvŕtaného jadra pri práci s korunkovými vrtákmi, ako aj špecializované upínacie tŕne: Morse kužele s uchytením WELDON pre rýchle a tuhé uchytenie jadrových vrtákov a Morse kužele s uchytením DIN 238 B pre spoľahlivú montáž vŕtacích skľučovadiel. Vyberte si certifikované priemyselné upínacie adaptéry na abse.sk a eliminujte hádzanie nástroja pri každom vŕtacom cykle.
Radenie produktov
Značky
Chladenie
Veľkosť Morse kužeľa
Výmena nástroja
Výpis produktov
Kategória upínacieho príslušenstva, redukčných vložiek a Morse tŕňov na abse.sk predstavuje ucelený systém technického vybavenia určeného na optimalizáciu vretenového upínania v strojárskej výrobe, montážnych dielňach i stavebno-oceľových prevádzkach. Správna voľba redukčných prvkov a fixačného príslušenstva umožňuje bezpečne prepojiť rozličné normované upínacie rozhrania strojov a nástrojov, eliminuje obvodové hádzanie a chráni vreteno stroja pred nadmerným opotrebovaním či haváriou pri vysokom zaťažení.
Sortimentný prehľad, technické riešenia a funkčné kategórie:
- Redukčné vložky (redukčné puzdrá Morse kužeľa):
- Konštrukčné prevedenie: Kalené a precízne brúsené adaptéry podľa DIN 2185 slúžiace na zmenšenie kužeľovej dutiny vretena (napr. prechod z MK3 na MK2, z MK4 na MK3 a pod.).
- Presnosť chodu: Úzke tolerancie vonkajšieho aj vnútorného kužeľa zabezpečujú stopercentnú súososť bez vôlí a vibrácií pri rotačnom obrábaní.
- Vyrážací otvor: Umožňuje bezpečné vyrazenie vnútorného nástroja vyrážacím klinom bez rizika poškodenia dosadacích plôch.
- Morse kužele s uchytením WELDON:
- Priemyselné využitie: Upínacie držiaky pre jadrové korunkové vrtáky s upínacou stopkou Weldon 19,05 mm (3/4") alebo Weldon 32 mm (1-1/4").
- Variabilita stopiek: K dispozícii s Morse kužeľom MK2 a MK3 pre priame nasadenie do stojanových a magnetických vŕtacích strojov.
- Chladiaci systém: Integrovaný prívod chladiva priamo stredom vretena k vŕtaciemu jadru zaisťuje efektívny odvod tepla pri hlbokých vŕtacích cykloch.
- Morse kužele s uchytením DIN 238 B:
- Prepojenie so skľučovadlami: Štandardizované upínacie tŕne slúžiace na redukciu z dutiny stroja (MK1, MK2, MK3, MK4) na pripojovací kužeľ skľučovadla (najmä B12 a B16).
- Tepelné spracovanie: Kompletne prekalená legovaná oceľ chráni tŕň pred deformáciou pri prenose vysokých krútiacich momentov.

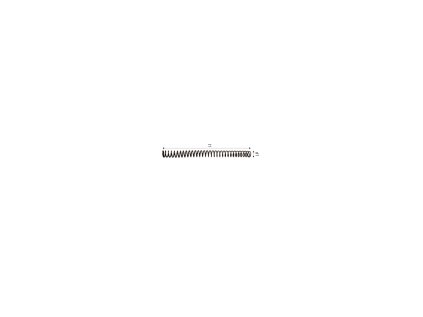

- Vytláčacie pružiny:
- Mechanická funkcia: Pružinové elementy navrhnuté pre automatické vysúvanie strediacich a vyhadzovacích kolíkov v držiakoch jadrových vrtákov.
- Spoľahlivosť prevádzky: Vyrobené z kvalitnej pružinovej ocele odolnej voči únave materiálu, zaručujú okamžité a bezpečné vytlačenie odvŕtaného oceľového jadra po dokončení priechodzieho otvoru.
- Náhradné upínacie skrutky:
- Vysokopevnostné vyhotovenie: Kalené servisné nastavovacie skrutky s vnútorným šesťhranom alebo drážkou TORX určené pre spoľahlivú fixáciu vrtákov vo Weldon držiakoch a nástrojových telesách.
- Ochrana závitov: Presné závitové stúpanie a odolná hlava zamedzujú strhnutiu závitu v lôžku aj pri opakovanom uťahovaní maximálnym momentom.
Praktické zásady pre montáž a údržbu upínacieho príslušenstva
Pred každým zasunutím redukčnej vložky alebo Morse kužeľa do vretena dôkladne očistite a odmastite všetky kužeľové plochy. Drobné triesky alebo nánosy nečistôt spôsobujú radiálne hádzanie a môžu viesť k trvalému zadretiu alebo pretočeniu kužeľa vo vretene. Pri vkladaní redukcií dbajte na správne natočenie unášača do drážky vretena. Pri práci s korunkovými vrtákmi pravidelne kontrolujte stav a pružnosť vytláčacej pružiny – opotrebovaná pružina nezabezpečí vyhodenie oceľového jadra, čo môže pri následnom zavŕtaní spôsobiť deštrukciu drahého nástroja. Po ukončení práce skladujte kužeľové adaptéry na suchom mieste a chráňte ich jemným konzervačným filmom proti korózii.
