Sady strojných závitníkov a vrtákov
Kompletné súpravy závitorezných nástrojov NAREX Ždánice
Majte všetko potrebné pre presné vyrezávanie závitov prehľadne po ruke na jednom mieste. Na abse.sk vám ponúkame profesionálne súpravy závitorezných nástrojov NAREX Ždánice dodávané v odolných a prehľadných kazetách. Každá súprava obsahuje presne spárované strojné alebo ručné závitníky (M3 až M12) a k nim rozmerovo zodpovedajúce špirálové vrtáky podľa DIN 338 na predvŕtanie otvory pre závity.
Súpravy sú zostavené pre rôzne typy aplikácií – od univerzálneho použitia cez spracovanie nehrdzavejúcich ocelí (VA / INOX) až po špecifické geometrie pre slepé a prechodné otvory. Vďaka prvotriednym rezným materiálom (HSSE / HSSE-V3) a špičkovým PVD povlakom (TiN, HardLube) získate profesionálnu výbavu pre vašu dielňu aj priemyselnú výrobu.
Hlavné výhody súprav závitorezných nástrojov NAREX Ždánice:
- Všetko v jednom balení: Už žiadne hľadanie správneho vrtáka k danému závitníku. Súprava obsahuje komplet nástrojov pre závity M3, M4, M5, M6, M8, M10 a M12 spolu s presnými vrtákmi (Ø 2,5 až 10,2 mm).
- Riešenia pre prechodné otvory (Varianty B): Súpravy so závitníkmi s priamou drážkou a lamačom (napr. 9940 C-UNI-B, 9900 C-N-B, 9930 C-VA-B) zaručujú plynulý odvod triesky v smere rezu pre prechodné otvory.
- Riešenia pre slepé otvory (Varianty RSP): Súpravy so špirálovou drážkou 40° (napr. 9950 C-UNI-RSP, 9920 C-VA-RSP, 9910 C-N-RSP) spoľahlivo vyťahujú triesku nahor zo slepých otvorov.
- Odolné kazety a vysoká životnosť: Nástroje sú bezpečne uložené v kompaktnej plastovej alebo kovovej kazete, ktorá ich chráni pred poškodením a uľahčuje organizáciu na pracovisku.
Vybavte svoju dielňu profesionálnou sadou NAREX Ždánice z abse.sk a pracujte bez zbytočných prestojov!
Najpredávanejšie
Radenie produktov
Značky
Materiál nástroja
Obrábaný materiál
Označenie produktov
Povlakovanie
Typ diery
Výpis produktov
EBA79622-3AB1-4B80-8121-2B7E5B14EF1A
682FC4BD-AEAE-4FD0-A988-D3B0E6B473A7
3266FF4C-364B-4238-AA37-B7EF72A81DA1
DCD1B79B-3FC8-4BDB-B258-104A0683A8B6
Ovládacie prvky výpisu
Technická špecifikácia a prehľad súprav závitorezných nástrojov NAREX Ždánice

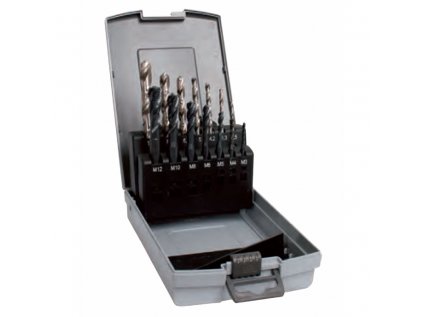

Súpravy závitorezných nástrojov predstavujú ucelený systém pre zhotovovanie metrických závitov od M3 do M12. Sú dodávané v odolnej kazete, ktorá chráni nástroje a zaisťuje rýchly prehľad. Každá súprava obsahuje 7 ks strojných (alebo ručných) závitníkov a 7 ks presne zodpovedajúcich špirálových vrtákov DIN 338 pre predvŕtanie otvory.
1. Prehľad a porovnanie súprav v ponuke
| Kat. číslo súpravy | Typ závitníkov v kazete | Geometria drážky | Typ otvoru | Povrch / Povlak | Vhodné pre materiály |
|---|---|---|---|---|---|
| 9900 C-N-B | Rada 1540 / 3540 (HSSE) | Priama + lamač (B) | Prechodné otvory | Oxidované (OX) | Konštrukčné a nelegované ocele |
| 9910 C-N-RSP | Rada 2090 / 4090 (HSSE) | Špirálová 40° (RSP) | Slepé otvory | Oxidované (OX) | Konštrukčné a nelegované ocele |
| 9920 C-VA-RSP | Rada 2290 / 4290 (HSSE-V3) | Špirálová 40° (RSP) | Slepé otvory | Oxidované (OX) | Nerezové ocele (INOX), legované ocele |
| 9930 C-VA-B | Rada 1690 / 3690 (HSSE-V3) | Priama + lamač (B) | Prechodné otvory | Oxidované (OX) | Nerezové ocele (INOX), legované ocele |
| 9940 C-UNI-B | Rada 1710 / 3710 (HSSE) | Priama + lamač (B) | Prechodné otvory | TiN (Titan-Nitrid) | Univerzálne použitie, vysoká životnosť |
| 9950 C-UNI-RSP | Rada 2210 / 4210 (HSSE) | Špirálová 40° (RSP) | Slepé otvory | TiN (Titan-Nitrid) | Univerzálne použitie, vysoká životnosť |
| 9960 C-N-S | Rada 0200 (NO/HSS) | Ručné sadové (3 ks/sada) | Prechodné aj slepé | Bez povlaku | Ručné závitovanie, údržba a opravy |
2. Presný rozpis obsahu súprav (Závitníky a Vrtáky DIN 338)
| Závitník (Rozmer) | Stúpanie závitu (P) | Ø Jadrového vrtáka (mm) | Norma stopky závitníka |
|---|---|---|---|
| M 3 | 0,50 mm | 2,5 mm | DIN 371 (Zosilnená) |
| M 4 | 0,70 mm | 3,3 mm | DIN 371 (Zosilnená) |
| M 5 | 0,80 mm | 4,2 mm | DIN 371 (Zosilnená) |
| M 6 | 1,00 mm | 5,0 mm | DIN 371 (Zosilnená) |
| M 8 | 1,25 mm | 6,8 mm | DIN 371 (Zosilnená) |
| M 10 | 1,50 mm | 8,5 mm | DIN 371 (Zosilnená) |
| M 12 | 1,75 mm | 10,2 mm | DIN 376 (Priechodná) |
Technické odporúčania pre používanie súprav
- Súlad priemeru vrtáka: Použitie vrtáka dodaného v kazete zaručuje presný priemer predvŕtaného diery (75 % výšky profilu závitu), čo znižuje riziko zaseknutia a zlomenia závitníka.
- Rozlíšenie geometrie (B vs. RSP): Kazety označené B používajte výhradne pre prechodné otvory, kde trieska odchádza dopredu. Kazety označené RSP sú určené pre slepé otvory na odvod triesok smerom nahor.
- Chladenie a mazanie: Pre dosiahnutie deklarovanej životnosti nástrojov (najmä pri nerezových oceliach súprav VA) je nevyhnutné použiť vhodný rezný olej alebo emulziu.
