Rotačné frézy (KUD) ozubenie HP-1 Extrémne robustné krížové ozubenie
Dosiahnite maximálnu odolnosť, stabilitu a vysoký úber materiálu pri náročnom opracovaní oblých tvarov a kútových partií s ponukou tvrdokovových guľových fréz tvaru D (KUD) s robustným krížovým ozubením HP-1 od nemeckej prémiovej značky Karnasch. Špecifický guľový profil je ideálnym riešením na vybrusovanie dutín, zaobľovanie vnútorných rohov a prechodových rádiusov, gravírovanie, odhrotovanie hrán a agresívne začisťovanie zvarových spojov. Zosilnené krížové ozubenie HP-1 je špeciálne skonštruované tak, aby odolávalo extrémnemu mechanickému a rázovému namáhaniu, čím účinne predchádza vylamovaniu zubov pri nerovnomernom ručnom vedení a prerušovanom reze na oceliach, oceľoliatine a liatine. Sortiment pokrýva ucelený rad veľkostí od precíznych mikroformátov 3,0x2,5 mm (stopka 3 mm, dĺžka 38 mm) a 6,0x5 mm (stopka 3 mm, dĺžka 38 mm), cez dielenské priemery 6,0x5,4 mm (stopka 6 mm, dĺžka 50 mm), 8,0x6 mm (stopka 6 mm, dĺžka 52 mm) a 10,0x8 mm (stopka 6 mm, dĺžka 54 mm), až po robustné rozmery 12,0 DINx11 mm (stopka 6 mm, dĺžka 56 mm) a 16,0x14 mm (stopka 6 mm, dĺžka 60 mm). Všetky varianty sú dostupné v nepovlakovanom vyhotovení pre univerzálne použitie aj v špičkovej povlakovanej verzii BLUE-TEC, ktorej modrá ochranná vrstva výrazne redukuje trecí odpor, účinne chráni reznú hranu pred tepelným opotrebovaním a garantuje maximálnu životnosť v intenzívnej prevádzke.
Radenie produktov
Značky
Obrábaný materiál
Povlakovanie
Priemer (mm)
Priemer stopky
Výpis produktov
Kategória tvrdokovových guľových fréz tvaru D (KUD) s robustným krížovým ozubením HP-1 od nemeckého prémiového výrobcu Karnasch prináša špecializované nástroje konštruované na náročné odhrotovacie a tvarovacie operácie v dielňach, zlievarňach a oceliarskych prevádzkach. Vďaka guľovému tvaru hlavy fréza bezproblémovo kopíruje oblé profily, vybrusuje vnútorné dutiny a zaobľuje prechodové rádiusy. Špecifická geometria ozubenia HP-1 so zosilnenými reznými hranami vyniká mimoriadnou tuhosťou, účinne odoláva rázom pri nerovnomernom ručnom vedení a spoľahlivo zabraňuje vylamovaniu zubov.
Sortimentný prehľad a technické špecifikácie:
- Rozmerové varianty tvaru D (KUD):

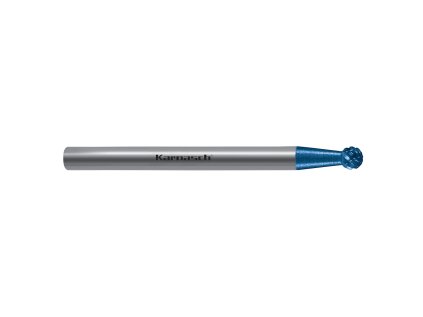

- Mikro formáty (stopka 3 mm): 3,0x2,5 mm (dĺžka 38 mm) a 6,0x5 mm (dĺžka 38 mm) určené na detailné opracovanie menších foriem, jemné odhrotovanie a modelárske úpravy.

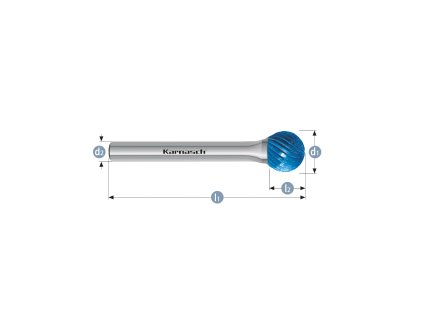

- Dielenské veľkosti (stopka 6 mm): 6,0x5,4 mm (dĺžka 50 mm), 8,0x6 mm (dĺžka 52 mm) a 10,0x8 mm (dĺžka 54 mm) pre bežné zámočnícke začišťovanie kútov, dutín a zvarov.

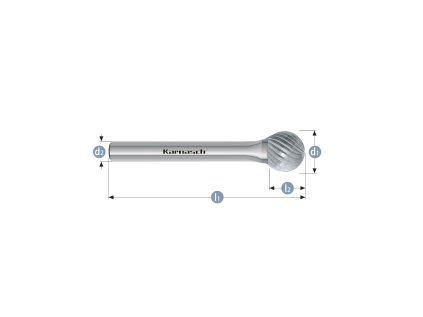

- Výkonné priemery (stopka 6 mm): 12,0 DINx11 mm (dĺžka 56 mm) a 16,0x14 mm (dĺžka 60 mm) navrhnuté na produktívne vybrusovanie rádiusov a masívny úber materiálu.
- Vlastnosti robustného ozubenia HP-1:
- Zosilnená geometria britov: Odolná rezná hrana navrhnutá tak, aby znášala mechanické rázy pri nepravidelnom kontakte s materiálom bez vyštipovania.
- Stabilný záber: Efektívne delí triesku na menšie časti, znižuje namáhanie vretena priamej brúsky a poskytuje isté vedenie pri ručnom brúsení.
- Materiálové určenie: Konštrukčné a legované ocele, sivá a tvárna liatina, húževnatá oceľoliatina a masívne zvary.
- Dostupné povrchové úpravy:
- Nepovlakované vyhotovenie: Precízne monolitné tvrdokovové jadro s čistým výbrusom pre bežné dielenské využitie.
- Povlakované vyhotovenie BLUE-TEC: Modrý oteruvzdorný povlak s nízkym koeficientom trenia chrániaci ostrie pred prehrievaním a podstatne predlžujúci celkovú životnosť nástroja.
Praktické rady pre prácu a údržbu
Stopku frézy upnite čo najhlbšie do upínacej klieštiny priamej brúsky, aby sa eliminovalo hádzanie. Otáčky stroja zvoľte podľa priemeru guľovej hlavy. Pri brúsení pracujte s rovnomerným, stredným prítlakom a plynulým posuvom bez zbytočného tlaku do materiálu.
