COMBIDISC - rýchloupínacie nosiče
Držiaky brúsnych výsekov PFERD COMBIDISC® (Systém CD / CDR) – Prevedenie SBH / SBHR
Originálne držiaky a unášače PFERD COMBIDISC® v prevedení SBH (systém CD) a SBHR (systém CDR) sú určené na bezpečné a presné upnutie všetkých brúsnych nástrojov systému COMBIDISC®. Zabezpečujú vysokú hospodárnosť vďaka rýchlej beznástrojovej výmene, maximálny komfort pri práci a stabilný chod s minimálnymi vibráciami bez lepenia, skĺzavania alebo uvoľňovania výseku.
Hlavné výhody a vlastnosti
- Vysoká hospodárnosť: Blesková výmena brúsnych nástrojov bez použitia náradia.
- Pracovný komfort: Jednoduchá manipulácia a stabilný chod s nízkou úrovňou vibrácií.
- Bezproblémový chod: Pevné upnutie bez nežiaduceho lepenia, skĺzavania alebo uvoľňovania výseku počas prevádzky.
- Optimalizovaná tvrdosť unášača:
- W (mäkká / weich): Pre jemné brúsenie a prispôsobenie kontúram.
- M (stredná / mittel): Univerzálna tvrdosť pre väčšinu brúsnych úloh.
- H (tvrdá / hart): Vysoká tvarová stálosť pre agresívny úber a brúsenie hrán.
- Univerzálne upnutie: Stopka 6 × 40 mm vhodná pre priame brúsky a ohybné hriadele.
Technické parametre
- Upínacie systémy: SBH (systém CD s vnútorným závitom), SBHR (systém CDR s vonkajším bajonetovým závitom)
- Dostupné priemery: Ø 20 mm, Ø 25 mm, Ø 38 mm, Ø 50 mm a Ø 75 mm
- Upínacia stopka: Ø 6 mm (dĺžka stopky 40 mm)
- Maximálne otáčky (Max. RPM):
- Ø 20 mm: 47 500 ot./min
- Ø 25 mm: 38 000 ot./min
- Ø 38 mm: 25 000 ot./min
- Ø 50 mm: 19 000 ot./min
- Ø 75 mm: 12 500 ot./min
Radenie produktov
Značky
Priemer (mm)
Výpis produktov
Držiaky brúsnych výsekov PFERD COMBIDISC® (SBH / SBHR) – Bezpečné upnutie a maximálna flexibilita
Originálne držiaky a unášače PFERD COMBIDISC® (prevedenie SBH pre systém CD a SBHR pre systém CDR) predstavujú kľúčový nosný prvok pre celý sortiment brúsnych kotúčov, keramických výsekov, fíbrových kotúčov a rúna COMBIDISC®. Vďaka precíznej konštrukcii zabezpečujú plynulý prenos výkonu bez nežiaducich vibrácií, stabilné vedenie nástroja a bleskovú výmenu bez použitia montážneho náradia.
Prehľad stupňov tvrdosti a ich použitie
- Mäkké prevedenie – W (weich): Elastický nosný tanier určený na jemné brúsenie, zjednocovanie povrchov a dokonalé kopírovanie oblých plôch, zaoblení a dutín.
- Stredné prevedenie – M (mittel): Univerzálna tvrdosť pre väčšinu štandardných brúsnych operácií na rovných aj tvarovaných plochách.

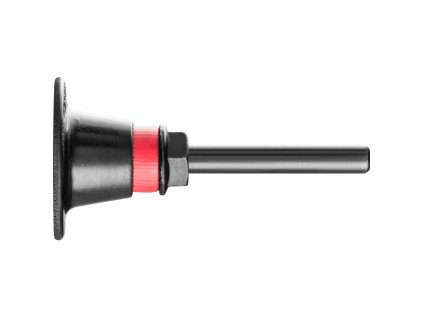

- Tvrdé prevedenie – H (hart): Rozmerovo stály, tuhý tanier navrhnutý pre agresívny úber materiálu, prácu s vysokým kontaktným tlakom a brúsenie hrán.
Rýchloupínacie systémy a kompatibilita

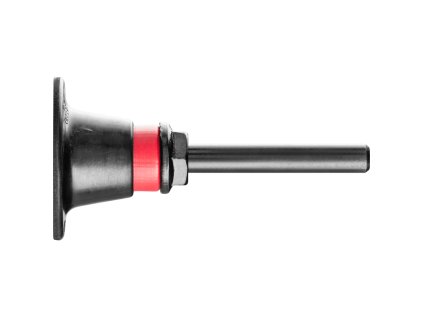

- Systém CD (SBH): Závitový upevňovací systém určený pre brúsne výseky so stredovým vnútorným závitom.

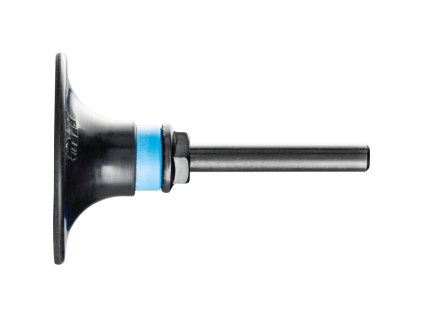

- Systém CDR (SBHR): Bajonetový upevňovací systém s vonkajším plastovým závitom pre rýchle zaistenie pootočením.
- Upínacia stopka: Štandardný priemer stopky 6 mm (dĺžka 40 mm) umožňuje bezproblémové nasadenie do klieštin priamych brúsok a ohybných hriadeľov.
Maximálne povolené otáčky (Max. RPM)
- Ø 20 mm: 47 500 ot./min
- Ø 25 mm: 38 000 ot./min
- Ø 38 mm: 25 000 ot./min
- Ø 50 mm: 19 000 ot./min
- Ø 75 mm: 12 500 ot./min
