Špirálové vrtáky s valcovou stopkou tvrdokovové
Zabezpečte si nekompromisnú tuhosť, maximálnu reznú rýchlosť a špičkovú produktivitu pri CNC i konvenčnom strojnom obrábaní vďaka komplexnej ponuke tvrdokovových špirálových vrtákov s valcovou stopkou na abse.sk. Táto priemyselná kategória pokrýva ucelené portfólio nástrojov z monolitného spekaného karbidu (VHM) od renomovaných výrobcov ZPS-FN a Karnasch, navrhnutých pre vysoko presné vŕtanie do plného materiálu v kalených a nehrdzavejúcich oceliach, liatine, titáne i žiarupevných zliatinách. Sortiment zahŕňa kompletný rozsah priemerov od mikrorozmerov 0,3 mm až po masívne priemery 50,0 mm: mikrovrtáky ZPS-FN radu S16012 s valcovou stopkou (od 0,3 mm do 1,4 mm), vysoko presné mikrovrtáky Karnasch (séria 220360) so zosilnenou 3 mm stopkou v stotinových a desatinových odstupňovaniach (0,50 mm až 1,50 mm), kombinované vŕtacie a navŕtavacie nástroje Karnasch, ako aj vysokovýkonné SC tvrdokovové vrtáky DIN 6537K a DIN 6537L (3xD a 5xD) s oteruvzdorným povlakom AlTiN v štandardných i veľkých priemeroch pokrývajúcich celý rozsah až po 50 mm. Hladká valcová stopka (vrátane vyhotovení podľa DIN 6535 HA a HB) zaručuje dokonalú súososť, minimálne hádzanie v hydraulických, klieštinových a tepelných upínačoch a maximálnu životnosť ostria pri najťažších záberových podmienkach.
Radenie produktov
Výpis produktov
Kategória tvrdokovových špirálových vrtákov s valcovou stopkou na abse.sk reprezentuje technologický vrchol v oblasti produktívneho vŕtania do plného kovu, neželezných zliatin aj moderných kompozitných materiálov. Nástroje z monolitného jemnozrnného spekaného karbidu (VHM) prinášajú oproti bežným rýchlorezným oceliam násobne vyššiu tvrdosť, ohybovú tuhosť a extrémnu teplotnú stálosť v mieste rezu. Tieto vlastnosti umožňujú nasadenie výrazne vyšších rezných rýchlostí a posuvov pri zachovaní prísnych tolerancií otvorov a vynikajúcej kvality opracovaného povrchu. Vďaka štandardizovanej valcovej stopke (vrátane vyhotovení DIN 6535 HA a HB) sú nástroje plne kompatibilné s modernými hydraulickými upínačmi, tepelnými zmršťovacími puzdrami aj vysokopresnými klieštinovými systémami na CNC obrábacích centrách i pevných stacionárnych strojoch.
Sortimentný prehľad, výrobné rady a technické špecifikácie produktov:
- Mikrovrtáky z monolitného tvrdokovu (submikrónové VHM):
- Rad ZPS-FN S16012: Presné monolitné mikrovrtáky s hladkou valcovou stopkou pokrývajúce priemery od 0,3 mm do 1,4 mm (0,3; 0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 1,0; 1,1; 1,2; 1,3 a 1,4 mm). Určené pre hodinárske, prístrojové, elektrotechnické a jemnomechanické vŕtanie do kalených aj húževnatých ocelí.
- Rad Karnasch 220360: Prémiové mikro-vrtáky s unifikovanou zosilnenou upínacou stopkou 3,0 mm (celková dĺžka 39 mm) v jemných stotinových a desatinových odstupňovaniach od 0,50 mm do 1,50 mm (napr. 0,50x5, 0,55x5, 0,60x5, 0,65x6, 0,70x6, 0,75x8, 0,80x8, 0,85x8, 0,90x10, 0,95x10, 1,00x10, 1,05x10, 1,10x10, 1,15x10, 1,20x12, 1,25x12, 1,30x12, 1,35x12, 1,40x12, 1,45x12 a 1,50x12 mm). Zosilnená stopka zaručuje vysokú tuhosť a radikálne znižuje riziko zlomenia nástroja pri záberovom ráze.
- Kombinované vŕtacie a strediace nástroje:

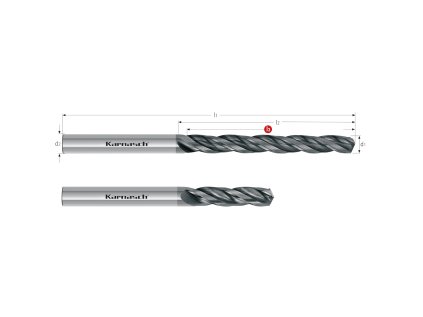

- Tvrdokovový vrták a navŕtavak Karnasch (kód 2205200600021): Kombinovaný nástroj s rozmermi 6,0x21 mm (celková dĺžka 66 mm, stopka 6 mm) určený na presné navŕtavanie a súčasné zhotovenie vodiaceho otvoru bez nutnosti výmeny nástroja v zásobníku CNC stroja.
- Vysokovýkonné SC tvrdokovové vrtáky s povlakom AlTiN (DIN 6537K a DIN 6537L):
- Rady ZPS-FN S30112 (3xD) a predĺžené verzie (5xD): Vybavené špičkovým viacvrstvovým oteruvzdorným povlakom na báze AlTiN (hliník-titán-nitrid) s nanotvrdosťou presahujúcou 33 GPa a tepelnou odolnosťou až do 900 °C. Umožňujú produktívne obrábanie za sucha aj za mokra (napr. rozmery 2,0x50/16 mm, 2,5x50/20 mm a nadväzujúce priemery pokrývajúce celý rozsah až po 50,0 mm).
- Konštrukcia skrutkovice: Optimalizovaný profil drážok pre plynulé lámanie a rýchly odvod triesky z hlbokého vrtu, zosilnené jadro zamedzujúce radiálnemu vychýleniu a samostrediaca geometria hrotu so split-point výbrusom.
- Vhodné opracovávané materiály:
- Kalené, zušľachtené a nástrojové ocele až do tvrdosti 55–60 HRC
- Nehrdzavejúce, kyselinovzdorné a duplexné ocele (Inox)
- Žiarupevné zliatiny na báze niklu a kobaltu (Inconel, Hastelloy, Nimonic)
- Titán a titánové zliatiny
- Sivá liatina, tvárna liatina a vysoko abrazívny vermikulárny grafit
- Abrazívne kompozitné materiály (CFRP, GFRP) a technické plasty
Praktické zásady pre prácu s tvrdokovovými vrtákmi (VHM)
Monolitný tvrdokov vyžaduje stabilné obrábacie podmienky. Vzhľadom na vysokú tvrdosť materiálu a jeho náchylnosť na krehký lom pri bočnom zaťažení je nevyhnutné eliminovať radiálne hádzanie vretena a upínača (tolerancia hádzania pod 0,005 mm pri mikrovrtákoch a pod 0,01 mm pri štandardných rozmeroch). Odporúča sa používať presné klieštiny typu ER s vysokou upínacou silou, hydraulické alebo tepelné zmršťovacie držiaky. Pri vŕtaní nehrdzavejúcich ocelí a ťažkoobrobiteľných zliatin zabezpečte stabilný prívod chladiacej emulzie pod dostatočným tlakom pre okamžitý odvod tepla a vyplachovanie triesok. Pri mikrovŕtaní zvoľte vysoké otáčky vretena s primerane jemným posuvom a pravidelným cyklom prerušovania rezu (krokovaním). Dodržiavajte všetky bezpečnostné zásady pri obsluhe obrábacích strojov a vždy používajte predpísané osobné ochranné prostriedky vrátane ochrany zraku.
