Rotačné frézy Tvar + CURVE
Zvýšte efektivitu pri komplexnom tvarovom opracovaní, zaobľovaní a odhrotovaní prechodových hrán s ucelenou ponukou špeciálnych tvrdokovových rotačných fréz série Tvar + CURVE od nemeckej prémiovej značky Karnasch. Táto inovatívna patentovaná geometria spája osvedčené základné tvary fréz s plynulým zaobleným rádiusovým prechodom CURVE, čo umožňuje vykonať tvarové vybrúsenie aj dokončovacie zaoblenie kútov v jedinom plynulom pracovnom kroku bez nutnosti výmeny nástroja. Plynulý profil účinne eliminuje vznik nežiaducich ostrých zásekov, stupňov a rýh na obrobku, čím výrazne skracuje čas následného leštenia. Sortiment pokrýva ucelený rad tvarov: kužeľové KSJ + CURVE (uhol 60°) a KSK + CURVE (uhol 90°), kužeľové s oblým čelom KEL + CURVE, oblúkové zaoblené RBF + CURVE, valcové so zaobleným čelom WRC + CURVE, ako aj valcové varianty ZYA + CURVE (bez čelného ozubenia) a ZYB + CURVE (s čelným ozubením). Všetky nástroje sú vyrobené z monolitného jemnozrnného tvrdokovu a vybavené prémiovým modrým nanopovlakom BLUE-TEC, ktorý poskytuje extrémnu odolnosť voči teplu, chráni rezné hrany pred opotrebením a garantuje pokojný chod pri obrábaní konštrukčných i kalených ocelí, nerezu, liatiny a vysokopevnostných zliatin.
Radenie produktov
Značky
Výpis produktov
Kategória patentovaných tvrdokovových rotačných fréz radu Tvar + CURVE od prémiového nemeckého výrobcu Karnasch predstavuje technologický prelom v oblasti tvarového vybrusovania a precízneho zaobľovania prechodových hrán. Spojenie štandardných geometrických tvarov s plynulým zaobleným prechodom (rádiusom CURVE) umožňuje zlúčiť hrubovacie vybrusovanie a finálne zaoblenie kútov do jedinej plynulej operácie, čím sa eliminuje riziko tvorby nežiaducich ostrých zásekov, schodíkov a mikroskopických trhlín v opracovávanom materiáli.
Sortimentný prehľad a technické špecifikácie tvarov CURVE:
- Konštrukčné geometrie radu CURVE:
- Tvar KSJ + CURVE (uhol 60°): Kužeľový tvar so sklonom 60° doplnený o plynulý rádius pre presné zrážanie ostrých hrán a lícovanie kužeľových prechodov bez vzniku zádierov.
- Tvar KSK + CURVE (uhol 90°): Pravouhlá kužeľová geometria 90° s rádiusovým napojením pre čisté 45° fazetovanie a zrážanie rohov s jemným zaoblením hrany.

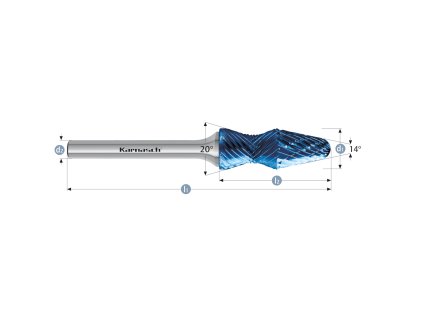

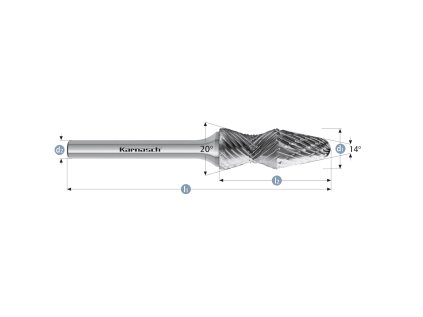

- Tvar KEL + CURVE: Kužeľová fréza s oblým čelom kombinovaná s klenutým bočným profilom pre obrábanie hlbokých kónických vybraní s plynulými prechodmi stien.
- Tvar RBF + CURVE: Oblúkový stromčekový tvar so zaobleným čelom a plynulou rádiusovou zónou pre začisťovanie vnútorných zaoblení, foriem a dutín.
- Tvar WRC + CURVE: Valcová fréza so zaobleným čelom a profilovaným klenutím pre hladký prechod z rovinného frézovania do vnútorných rohov a kútov.

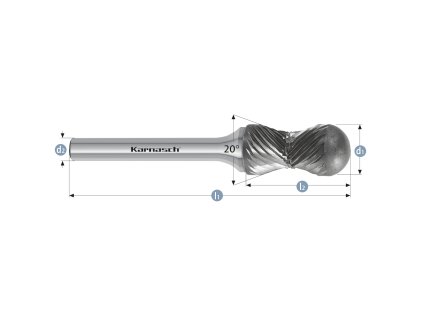

- Tvar ZYA + CURVE: Valcová fréza bez čelného ozubenia s bočným rádiusovým prechodom pre bezpečné zarovnávanie stien a kontúrové zrážanie bez poškodenia čelnej plochy.

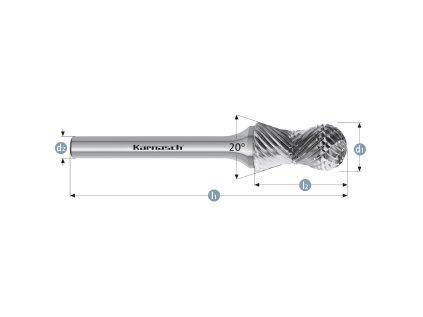

- Tvar ZYB + CURVE: Valcová fréza s aktívnym čelným ozubením a plynulým bočným profilom pre súčasné rovinné a kútové odhrotovanie.
- Materiálové vyhotovenie a nanokompozitný povlak BLUE-TEC:
- Monolitný tvrdokov: Jemnozrnný spekaný karbid prémiovej kvality garantuje extrémnu tuhosť, vysokú tepelnú stabilitu a odolnosť britov proti vibráciám.
- Povlak BLUE-TEC: Špičková modrá nanokompozitná povrchová úprava s vysokou mikro-tvrdosťou dramaticky znižuje koeficient trenia, chráni ostrie pred tepelným opotrebením a výrazne predlžuje celkovú životnosť nástroja.
- Obrábané materiály:
- Konštrukčné, zušľachtené a legované ocele, kalené nástrojové ocele (až do 60 HRC), nehrdzavejúca oceľ (INOX), sivá i tvárna liatina, zvárané spoje a žiarupevné zliatiny na báze niklu a titánu.
Praktické rady pre prácu
Stopku frézy upínajte čo najhlbšie do klieštiny priamej brúsky pre zabezpečenie maximálnej tuhosti a stability chodu. Pri opracovaní kontúr využívajte plynulý prechodový rádius CURVE rovnomerným ručným vedením s miernym prítlakom bez páčenia, čím docielite dokonale hladký výbrus bez nutnosti dodatočného ručného dokončovania.
