Rotačné frézy TRE (E) - kvapková fréza
Zabezpečte si maximálnu flexibilitu, precízne tvarovanie dutín a čisté vybrusovanie oblých prechodov s ucelenou ponukou tvrdokovových kvapkových fréz tvaru E (TRE) od nemeckej prémiovej značky Karnasch. Špecifický kvapkový (vajcovitý) profil harmonicky spája vlastnosti guľovej a valcovej geometrie – predstavuje ideálnu voľbu na začisťovanie kútových zvarov, kontúrové brúsenie oblých prechodov, úpravu rádiusov a detailné opracovanie dutín foriem či odliatkov. Kategória ponúka široký výber špecializovaných rezných geometrií prispôsobených každej výrobnej operácii: HP-1 robustné krížové ozubenie, HP-2 jednoduché skrutkovicové ozubenie, HP-3 najpopulárnejšie univerzálne krížové ozubenie, inovatívne vysokoefektívne ozubenie HP-3 PRO, jemné krížové ozubenie HP-4 a jemné jednoduché ozubenie HP-5 pre hladký povrch, hrubé krížové ozubenie HP-6 a mimoriadne odolné ozubenie HP-7 pre najťažšie hrubovacie zásahy, ako aj špecializované ozubenie HP-9 optimalizované priamo pre nehrdzavejúce ocele (INOX). Nástroje sú k dispozícii v precíznych stopkách 3 mm, 6 mm aj 8 mm, vrátane predĺžených verzií pre hlboké dutiny, a to v nepovlakovanom vyhotovení s precízne brúseným monolitným tvrdokovom i v prémiových povlakovaných verziách BLUE-TEC a BLACK-TEC pre minimálne trenie, dokonalý odvod tepla a maximálnu životnosť britov.
Radenie produktov
Značky
Obrábaný materiál
Označenie rotačných fréz
Povlakovanie
Priemer (mm)
Priemer stopky
Typ ozubenia
Výpis produktov
Ovládacie prvky výpisu

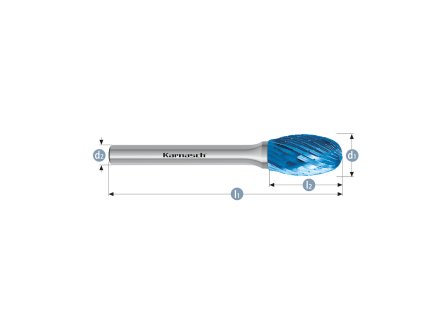

Kategória tvrdokovových kvapkových fréz tvaru E (TRE) od prémiového nemeckého výrobcu Karnasch predstavuje ucelený systém vysoko presných priemyselných rotačných nástrojov určených na opracovanie zaoblených prechodov, tvarové brúsenie dutín a začisťovanie zvarov bez vibrácií. Špecifický vajcovitý tvar kombinuje prednosti guľovej a valcovej frézy, vďaka čomu ponúka dokonalú manévrovateľnosť pri kopírovaní vnútorných oblúkov a plynulý prechod medzi plochou a rádiusom.
Prehľad dostupných geometrií ozubenia tvaru E (TRE):
- HP-1 robustné krížové ozubenie: Silné zuby s vysokou rázovou odolnosťou pre univerzálne dielenské odhrotovanie a vybrusovanie bez zasekávania.
- HP-2 jednoduché ozubenie: Skrutkovicová geometria poskytujúca pokojný ťahový rez a optimálny odvod triesky pri obrábaní mäkších a húževnatých kovov.
- HP-3 univerzálne krížové ozubenie: Najžiadanejší štandard zabezpečujúci jemné delenie triesky, vysoký rezný výkon a hladký chod brúsky.
- HP-3 PRO revolučné univerzálne ozubenie: Špičková evolúcia s optimalizovaným uhlom čela pre citeľne vyšší úber a predĺženú životnosť nástroja.
- HP-4 jemné krížové ozubenie: Určené na presné dokončovanie tvarových plôch a zrážanie mikrohrán s vysokou akosťou povrchu.
- HP-5 jemné jednoduché ozubenie: Navrhnuté na precízne finálne operácie bez rázov na ťažko obrobiteľných zliatinách.
- HP-6 hrubé krížové ozubenie: Hlboké zubové komory zaisťujú bleskový odvod masívnej triesky bez zanášania a zalepovania britov.
- HP-7 ozubenie pre hrubé opracovanie: Zosilnená konštrukcia zubov schopná absorbovať najťažšie dynamické rázy na odliatkoch a zvaroch.
- HP-9 ozubenie pre nerez (INOX): Špeciálna geometria potláčajúca vznik trecieho tepla a brániaca spevňovaniu povrchu koróziovzdorných ocelí.
Technické vyhotovenia a stopky:
- Rozmerové kategórie: Presné mikroformáty so stopkou 3 mm, univerzálne priemyselné nástroje so stopkou 6 mm i zosilnené vyhotovenia so stopkou 8 mm pre prácu s vysokým radiálnym tlakom.
- Predĺžené verzie: Špeciálne nástroje s predĺženou stopkou pre prístup do hlbokých dutín, foriem a neprístupných konštrukčných uzlov.
- Povrchové úpravy: Nepovlakované vyhotovenie z monolitného tvrdokovu, modrý povlak BLUE-TEC chrániaci brit pred prehrievaním a čierny nanokompozitný povlak BLACK-TEC pre maximálnu odolnosť proti opotrebeniu.
Praktické odporúčania pre prácu
Stopku frézy upnite čo najhlbšie do klieštiny priamej brúsky na elimináciu hádzania. Pri predĺžených stopkách zaveďte nástroj do dutiny pred spustením brúsky a pracujte so zníženými otáčkami. Nástroj veďte plynule s primeraným prítlakom po celej krivke kvapkového profilu, aby sa predišlo lokálnemu prehrievaniu ostria.
