Rotačné frézy (WRC) ozubenie HP-7 Ozubenie pre hrubé opracovanie s vysokým úberom
Zabezpečte si maximálny rezný výkon v najťažších priemyselných podmienkach, extrémnu rázovú húževnatosť a vysokú odolnosť voči prehrievaniu s ucelenou ponukou tvrdokovových rotačných valcových zaoblených fréz tvaru C (WRC) so špeciálnym hrubovacím ozubením HP-7 od nemeckej prémiovej značky Karnasch. Valcový profil so zaobleným guľovým čelom predstavuje vysoko funkčnú priemyselnú geometriu, ktorá v jedinom plynulom kroku prepája intenzívne obvodové brúsenie s vybrusovaním prechodových rádiusov, zaobľovaním vnútorných rohov, precíznym začisťovaním zvarov a odstraňovaním nálievkov bez rizika zarezávania či tvorby nežiaducich vrubov. Špeciálne vyvinutá hrubovacia rezná geometria HP-7 sa vyznačuje robustnou konštrukciou zubov s veľkými zubovými medzerami, ktorá spoľahlivo znáša silné mechanické rázy a prerušované rezy pri agresívnom opracovaní žiarupevných a vysokopevnostných zliatin, titánu, nehrdzavejúcich ocelí aj masívnych zvarových húseníc. Sortiment pokrýva precízne vyhotovenia so stopkou 3 mm v priemeroch 2,0x11 mm, 3,0x14 mm (celková dĺžka 38 mm) a 6,0x12,7 mm (44 mm) pre menšie rádiusy a nástrojárstvo, štandardné dielenské veľkosti so stopkou 6 mm v priemeroch 6,0x18 mm (50 mm), 8,0x20 mm (65 mm), 10,0x20 mm (65 mm), 12,0x20 mm (65 mm), 12,0x25 mm (70 mm), 16,0x25 mm (70 mm) a 20,0x25 mm (70 mm), ako aj zosilnené vyhotovenia so stopkou 8 mm v priemeroch 12,0x25 mm, 16,0x25 mm a 20,0x25 mm (celková dĺžka 70 mm) pre mimoriadnu stabilitu a elimináciu vibrácií pri extrémnom prítlaku. Všetky formáty sú dostupné v nepovlakovanom vyhotovení z monolitného tvrdokovu aj v špičkovom povlakovanom variante BLACK-TEC, ktorého čierny nanokompozitný povlak zaručuje extrémnu tepelnú bariéru, minimalizuje trenie a maximalizuje celkovú životnosť nástroja v ťažkých zlievarenských a zváračských prevádzkach.
Radenie produktov
Značky
Obrábaný materiál
Povlakovanie
Priemer (mm)
Priemer stopky
Výpis produktov
Kategória tvrdokovových valcových zaoblených rotačných fréz tvaru C (WRC) so špeciálnym hrubovacím ozubením HP-7 od prémiového nemeckého výrobcu Karnasch predstavuje nekompromisné riešenie pre najťažšie priemyselné prevádzky, zlievarne, kováčne a zvarovne. Spojenie valcového profilu s plynulým guľovým čelom eliminuje riziko vyštipovania a tvorby ostrých vrubov, pričom dovoľuje bezpečný prechod z masívneho rovinného a obvodového brúsenia do vybrusovania zaoblených kútov, prechodových rádiusov a odstraňovania zvarových húseníc. Robustná hrubovacia geometria britov HP-7 vyniká mimoriadnou odolnosťou voči dynamickým rázom, veľkými zubovými medzerami na bleskový odvod hrubej triesky a stabilitou pri prerušovanom reze na tvrdých a húževnatých kovoch.
Sortimentný prehľad a technické špecifikácie:
- Rozmerové varianty tvaru C (WRC) s ozubením HP-7:
- Jemné a mikro formáty (stopka 3 mm): Rozmery 2,0x11 mm, 3,0x14 mm (celková dĺžka 38 mm) a 6,0x12,7 mm (celková dĺžka 44 mm) pre tvarové začišťovanie menších detailov, dutín foriem a zlievarenských jadier.
- Štandardné dielenské veľkosti (stopka 6 mm): Rozmery 6,0x18 mm (50 mm), 8,0x20 mm (65 mm), 10,0x20 mm (65 mm), 12,0x20 mm (65 mm), 12,0x25 mm (70 mm), 16,0x25 mm (70 mm) a 20,0x25 mm (70 mm) pre intenzívny úber materiálu, odhrotovanie plôch a čistenie zvarov.
- Zosilnené vyhotovenia (stopka 8 mm): Rozmery 12,0x25 mm, 16,0x25 mm a 20,0x25 mm (celková dĺžka 70 mm) s masívnou 8 mm stopkou pre zaistenie maximálnej tuhosti a stability pri agresívnom prítlaku.
- Vlastnosti špeciálneho hrubovacieho ozubenia HP-7:
- Zosilnená rázová geometria zubov: Mimoriadne stabilné rezné ostrie bezpečne zvláda silné nárazy, skoky po povrchu a prerušované rezy bez rizika vylomenia zuba.
- Veľké zubové komory: Zabezpečujú rýchly a neobmedzený únik masívnych triesok, čím predchádzajú zalepovaniu a tepelnému preťaženiu nástroja.
- Materiálové využitie: Žiarupevné zliatiny, nikel a kobalt (Inconel, Hastelloy), titán, nehrdzavejúce ocele (INOX), oceľoliatina, sivá a tvárna liatina i hrubé zvary.
- Dostupné povrchové úpravy:

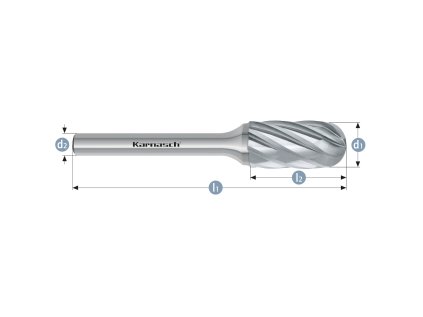

- Nepovlakované vyhotovenie: Monolitný, precízne vybrúsený tvrdokov s vysokou pevnosťou pre univerzálne hrubovacie nasadenie.

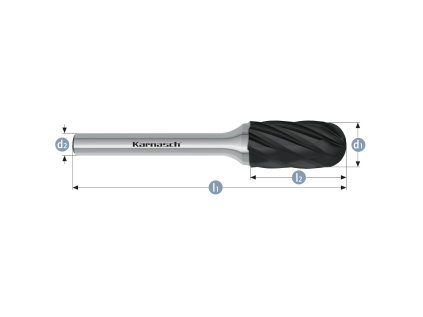

- Povlakované vyhotovenie BLACK-TEC: Špičkový čierny ochranný nanokompozitný povlak vytvárajúci účinnú tepelnú bariéru a zaručujúci maximálnu životnosť v najnáročnejších tepelných podmienkach.
Praktické rady pre prácu a údržbu
Stopku frézy zasuňte čo najhlbšie do upínacej klieštiny priamej brúsky, aby sa dosiahla maximálna tuhosť pri silových úberoch materiálu. Pri začisťovaní masívnych zvarov a opracovaní rádiusov udržiavajte stabilný, plynulý posuv bez dlhého zotrvania na jednom bode, čím naplno využijete potenciál geometrie HP-7 bez rizika lokálneho prehriatia čela frézy.
