Rotačné frézy (WRC) ozubenie HP-4 Jemné krížové ozubenie
Zabezpečte si dokonale čistý povrch, jemný a kontrolovaný chod bez vibrácií a maximálnu presnosť pri tvarovom brúsení s ucelenou ponukou tvrdokovových rotačných valcových zaoblených fréz tvaru C (WRC) s jemným krížovým ozubením HP-4 od nemeckej prémiovej značky Karnasch. Valcové telo so zaobleným guľovým čelom predstavuje vysoko flexibilnú priemyselnú geometriu, ktorá v jedinom kroku plynule prepája obvodové brúsenie rovinných plôch so zaobľovaním vnútorných rohov, vybrusovaním rádiusov a precíznym začisťovaním zvarových prechodov bez rizika zarezávania či poškodenia okolitých hrán. Jemné krížové ozubenie HP-4 sa vyznačuje hustým usporiadaním britov, ktoré vytvára jemnú triesku, zabezpečuje hladký rez s minimálnou drsnosťou a poskytuje perfektnú ovládateľnosť pri ručnom vedení priamej brúsky na nástrojových i kalených oceliach do 60 HRC, liatine a húževnatých zliatinách. Sortiment zahŕňa formáty so stopkou 3 mm v priemeroch 2,0 mm, 3,0 mm a 6,0 mm (vrátane predĺžených stopiek 50 mm, 60 mm, 75 mm a 100 mm) pre jemnú mechaniku a nástrojárstvo, štandardné dielenské veľkosti so stopkou 6 mm v priemeroch 3,0 mm, 4,0 mm, 6,0 mm, 8,0 mm, 10,0 mm, 12,0 mm a 16,0 mm (vrátane redukovaných vyhotovení a dlhých verzií 80 mm, 100 mm, 150 mm, 170 mm a 175 mm) pre hlboko uložené dutiny, ako aj zosilnené vyhotovenia so stopkou 8 mm v rozmeroch 12,0x25x8 mm (70 mm) a 16,0x25x8 mm (70 mm) pre maximálnu stabilitu pri vyššom tlaku. Všetky formáty sú dostupné v nepovlakovanom vyhotovení z monolitného tvrdokovu aj v špičkovom povlakovanom variante BLUE-TEC, ktorého modrý nanokompozitný oteruvzdorný povlak výrazne znižuje trenie, chráni brity pred tepelným opotrebením a garantuje mimoriadnu životnosť v náročnej priemyselnej výrobe.
Radenie produktov
Výpis produktov
Ovládacie prvky výpisu
Kategória tvrdokovových valcových zaoblených rotačných fréz tvaru C (WRC) s jemným krížovým ozubením HP-4 od prémiového nemeckého výrobcu Karnasch je navrhnutá pre precízne tvarové brúsenie, čisté odhrotovanie a finálne dokončovacie operácie bez rizika poškodenia obrobku. Spojenie valcového tela s plynulým guľovým čelom eliminuje tvorbu ostrých hrán a zásekov, pričom umožňuje hladký prechod z obvodového rovinného brúsenia do vybrusovania rádiusov, zaobľovania vnútorných rohov a jemného začisťovania zvarov. Jemná krížová geometria britov HP-4 poskytuje pokojný chod bez vibrácií a odskakovania, zaručuje mimoriadnu kontrolu pri ručnom vedení priamej brúsky a zanecháva vysoko kvalitný povrch s nízkou drsnosťou.
Sortimentný prehľad a technické špecifikácie:

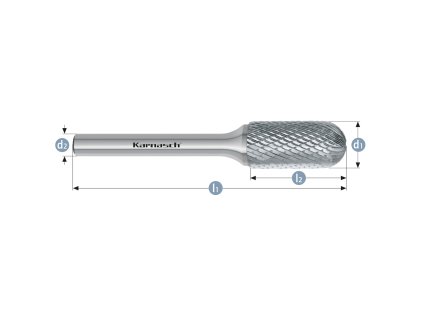

- Rozmerové a konštrukčné varianty tvaru C (WRC) s ozubením HP-4:
- Jemné a mikro formáty (stopka 3 mm): Priemery 2,0 mm, 3,0 mm a 6,0 mm v štandardných dĺžkach 38 mm a 44 mm, vrátane predĺžených stopiek s celkovou dĺžkou 50 mm, 60 mm, 75 mm a 100 mm pre jemné nástrojárske zásahy a úzke štrbiny.
- Štandardné dielenské veľkosti (stopka 6 mm): Priemery 3,0 mm, 4,0 mm, 6,0 mm, 8,0 mm, 10,0 mm, 12,0 mm a 16,0 mm s bežnými dĺžkami pre tvarové zabrusovanie, odhrotovanie a zrážanie hrán.
- Predĺžené a špeciálne prevedenia (stopka 6 mm): Dlhšie varianty s celkovou dĺžkou 80 mm, 100 mm, 150 mm, 170 mm a 175 mm (vrátane redukovaných vyhotovení) určené na bezpečný prístup do hlboko zapustených dutín foriem a odliatkov.
- Zosilnené vyhotovenia (stopka 8 mm): Rozmery 12,0x25x8 mm (70 mm) a 16,0x25x8 mm (70 mm) s masívnou 8 mm stopkou pre maximálnu stabilitu a tuhosť pri vyššom tlaku.
- Vlastnosti jemného krížového ozubenia HP-4:
- Husté delenie britov: Vytvára jemnú, drobnú triesku a zamedzuje vyštipovaniu hrán či zarezávaniu nástroja do materiálu.
- Vysoká čistota povrchu: Poskytuje hladký výbrus s nízkou drsnosťou, čím výrazne skracuje čas potrebný na následné ručné leštenie.
- Materiálové využitie: Kalené a legované ocele až do tvrdosti 60 HRC, nástrojové ocele, sivá a tvárna liatina a húževnaté zliatiny.
- Dostupné povrchové úpravy:
- Nepovlakované vyhotovenie: Monolitný, precízne vybrúsený tvrdokov pre všestranné dielenské použitie.
- Povlakované vyhotovenie BLUE-TEC: Modrý oteruvzdorný nanokompozitný povlak znižujúci trenie a chrániaci brity pred tepelným opotrebením pri nepretržitej prevádzke.
Praktické rady pre prácu a údržbu
Stopku frézy zasuňte čo najhlbšie do klieštiny priamej brúsky pre zabezpečenie maximálnej tuhosti a vylúčenie hádzania (pri predĺžených stopkách primerane znížte otáčky). Pri vybrusovaní rádiusov a prechodov veďte nástroj plynulým posuvom s miernym prítlakom, aby sa plne využil zaoblený profil bez lokálneho prehrievania jemných britov.
