Rotačné frézy (WRC) ozubenie HP-3 Univerzálne ozubenie
Zabezpečte si maximálnu všestrannosť, pokojný chod bez vibrácií a vynikajúci úberový výkon pri ručnom brúsení s najpredávanejšou ucelenou ponukou tvrdokovových rotačných valcových zaoblených fréz tvaru C (WRC) s osvedčeným univerzálnym krížovým ozubením HP-3 od prémiovej nemeckej značky Karnasch. Valcové telo s plnohodnotným guľovým zaoblením predstavuje najuniverzálnejšiu priemyselnú geometriu, ktorá v jedinom kroku plynule prepája plošné obvodové brúsenie s vybrusovaním rádiusov, zaobľovaním vnútorných rohov, precíznym začisťovaním kútových zvarov a tvarovaním foriem bez rizika tvorby nežiaducich vrubov. Univerzálne krížové ozubenie HP-3 láme triesku na drobné častice, znižuje rezný odpor a zaisťuje hodvábne hladké vedenie po obrobku bez odskakovania pri práci s konštrukčnými aj legovanými oceľami, liatinou a zvarmi. Sortiment pokrýva kompletné rozmerové spektrum so stopkou 3 mm v priemeroch 2,0 mm, 2,5 mm, 3,0 mm, 5,0 mm a 6,0 mm (vrátane predĺžených stopiek 50 mm, 60 mm, 75 mm a 100 mm), štandardné dielenské veľkosti so stopkou 6 mm v priemeroch 3,0 mm, 4,0 mm, 5,0 mm, 6,0 mm, 8,0 mm, 10,0 mm, 11,0 mm, 12,0 mm, 16,0 mm a 20,0 mm (vrátane DIN formátov a dlhých verzií 80 mm, 100 mm, 150 mm, 170 mm a 175 mm) pre ťažko prístupné dutiny, ako aj zosilnené vyhotovenia so stopkou 8 mm v priemeroch 12,0 mm, 16,0 mm a 20,0 mm pre maximálnu tuhosť pri agresívnom prítlaku. Všetky položky sú k dispozícii v nepovlakovanom vyhotovení z monolitného tvrdokovu aj v špičkovom povlakovanom variante BLUE-TEC, ktorého modrá ochranná nanovrstva účinne znižuje trenie, zabraňuje prehrievaniu ostria a dramaticky predlžuje celkovú životnosť nástroja v nepretržitom priemyselnom nasadení.
Radenie produktov
Značky
Obrábaný materiál
Povlakovanie
Priemer (mm)
Priemer stopky
Výpis produktov
291C07E4-592D-432B-8483-4A5486D31673
673DBBAE-3E81-4ED4-B361-093E5076FA1E
2625386B-3360-4F16-A4A0-E8EE94201C71
Kategória tvrdokovových rotačných valcových zaoblených fréz tvaru C (WRC) s univerzálnym krížovým ozubením HP-3 od prémiového nemeckého výrobcu Karnasch patrí k najžiadanejším nástrojom pre flexibilné ručné a strojové brúsenie kovov. Kombinácia valcového tela s polguľovým zakončením eliminuje riziko vytvárania ostrých vrubov a umožňuje plynulý prechod z obvodového plošného brúsenia do vybrusovania rádiusov, zaobľovania vnútorných rohov a precízneho opracovania kútových zvarov. Univerzálna rezná geometria HP-3 zabezpečuje efektívne krížové lámanie triesky, pokojný chod s minimálnym spätným rázom a vysokú stabilitu pri ručnom vedení priamej brúsky.
Sortimentný prehľad a technické špecifikácie:
- Rozmerové a konštrukčné varianty tvaru C (WRC) s ozubením HP-3:
- Mikro formáty (stopka 3 mm): Priemery 2,0 mm, 2,5 mm, 3,0 mm, 5,0 mm a 6,0 mm v štandardných dĺžkach 38 mm a 44 mm, vrátane predĺžených stopiek s celkovou dĺžkou 50 mm, 60 mm, 75 mm a 100 mm pre jemné nástrojárske zásahy a úzke štrbiny.
- Štandardné dielenské veľkosti (stopka 6 mm): Priemery 3,0 mm, 4,0 mm, 5,0 mm, 6,0 mm, 8,0 mm, 10,0 mm, 11,0 mm, 12,0 mm, 16,0 mm a 20,0 mm s pracovnými dĺžkami prispôsobenými bežnému zrážaniu hrán a plošnému čisteniu.
- Predĺžené prevedenia (stopka 6 mm): Verzie s celkovou dĺžkou 80 mm, 100 mm, 150 mm, 170 mm a 175 mm určené na bezpečné obrábanie hlboko uložených dutín a foriem.
- Zosilnené vyhotovenia (stopka 8 mm): Priemery 12,0 mm, 16,0 mm a 20,0 mm (celková dĺžka 70 mm) s masívnou 8 mm stopkou zaisťujúcou maximálnu tuhosť pri intenzívnom prítlaku.
- Vlastnosti univerzálneho krížového ozubenia HP-3:
- Optimálne delenie triesky: Dvojité krížové ostrie drví odoberaný materiál na jemnú triesku, čo znižuje namáhanie obsluhy aj stroja.
- Vysoká univerzálnosť: Zaručuje stabilný úber bez skákania nástroja na rovných plochách aj tvarových prechodoch.
- Materiálové využitie: Konštrukčné, zliatinové aj nástrojové ocele do 55 HRC, sivá a tvárna liatina, farebné kovy a zvarové prechody.
- Dostupné povrchové úpravy:

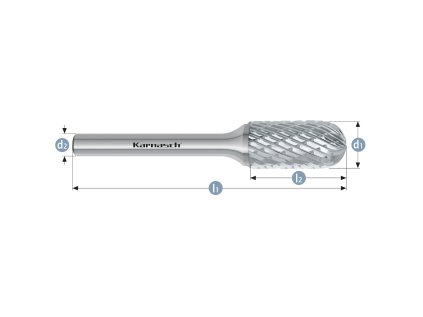

- Nepovlakované vyhotovenie: Monolitný, precízne vybrúsený jemnozrnný tvrdokov pre všestranné priemyselné a dielenské použitie.

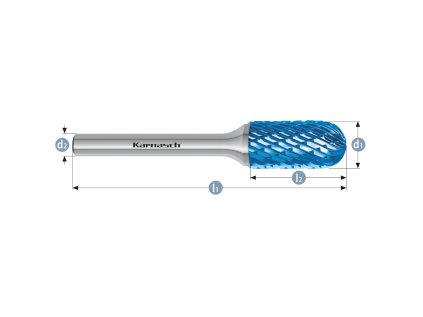

- Povlakované vyhotovenie BLUE-TEC: Modrý oteruvzdorný nanokompozitný povlak chrániaci rezné hrany pred prehrievaním a predlžujúci životnosť ostria pri vysokom zaťažení.
Praktické rady pre prácu a údržbu
Stopku frézy zasuňte čo najhlbšie do upínacej klieštiny priamej brúsky pre elimináciu hádzania a zachovanie maximálnej stability (pri dlhých stopkách primerane upravte otáčky smerom nadol). Pri vybrusovaní rádiusov a kútových zvarov udržiavajte rovnomerný posuv s primeraným prítlakom, aby sa zaoblené čelo nástroja neprehrievalo.
