Rotačné frézy (SPG) ozubenie HP-5 Extrémne jemné jednoduché ozubenie
Zabezpečte si výnimočnú čistotu rezu, zrkadlovo hladký povrch a prácu bez nežiaducich vibrácií pri najjemnejších dokončovacích operáciách s ponukou tvrdokovových oblúkových špicatých fréz tvaru G (SPG) s jemným jednoduchým ozubením HP-5 od nemeckej prémiovej značky Karnasch. Špecifický tvar gotického oblúka so špicatým vrcholom (Spitzbogen) kombinuje prednosti rádiusového a kužeľového profilu – je navrhnutý na precízne lícovanie foriem, jemné úkosovanie hrán, začišťovanie kútových zvarov a tvarové odhrotovanie v stiesnených a ostrouhlých partiách. Jemné skrutkovicové ozubenie HP-5 sa vyznačuje hustým usporiadaním britov a plynulým ťahovým rezom, čo zabezpečuje úplne pokojný chod nástroja pri ručnom vedení priamej brúsky, minimalizuje rezný odpor a zanecháva mimoriadne hladkú plochu s minimálnou drsnosťou. Sortiment pokrýva presné formáty so stopkou 3 mm 3,0x6x3 mm (38 mm), 3,0x14x3 mm (v dĺžkach 38 mm, 50 mm a 75 mm) a 6,0x12x3 mm (44 mm), štandardné dielenské veľkosti so stopkou 6 mm 6,0x18x6 mm (50 mm), 8,0x20x6 mm (65 mm), 10,0x20x6 mm (65 mm), 12,0x20x6 mm (65 mm), 12,0x25x6 mm (70 mm), 12,0x30x6 mm (75 mm) a 16,0x25x6 mm (70 mm), ako aj predĺžené stopky 10,0x20x6 mm (170 mm) a 12,0x25x6 mm (175 mm) pre hlboké dutiny. Pre zaistenie maximálnej tuhosti sú k dispozícii aj zosilnené vyhotovenia so stopkou 8 mm pri rozmeroch 12,0x25x8 mm (70 mm), 12,0x30x8 mm (75 mm) a 16,0x25x8 mm (70 mm). Všetky veľkosti sú k dispozícii v nepovlakovanom vyhotovení pre univerzálne dokončovacie práce aj v špičkovom povlakovanom variante BLUE-TEC, ktorého modrá ochranná vrstva znižuje trenie, chráni jemné ostrie pred prehrievaním a zásadne predlžuje celkovú životnosť nástroja.
Radenie produktov
Značky
Obrábaný materiál
Povlakovanie
Priemer (mm)
Priemer stopky
Výpis produktov
Ovládacie prvky výpisu
Kategória tvrdokovových oblúkových špicatých fréz tvaru G (SPG) s jemným jednoduchým ozubením HP-5 od nemeckého prémiového výrobcu Karnasch ponúka špičkové nástroje navrhnuté na precízne dokončovacie operácie, jemné lícovanie foriem, úpravu rádiusov a detailné odhrotovanie bez nežiaducich vibrácií. Tvar gotického oblúka so špicatým vrcholom umožňuje bezproblémové vedenie nástroja pozdĺž zakrivených kontúr i presný prístup do ostrých vnútorných prechodov a kútov. Špeciálne vyvinuté jemné jednoduché ozubenie HP-5 so skrutkovicovým profilom vytvára plynulý ťahový rez s nízkym rezným odporom, zabraňuje zasekávaniu nástroja a vytvára hladký obrobený povrch s minimálnou drsnosťou.
Sortimentný prehľad a technické špecifikácie:
- Rozmerové varianty tvaru G (SPG) s ozubením HP-5:
- Mikro formáty (stopka 3 mm): 3,0x6x3 mm (celková dĺžka 38 mm), 3,0x14x3 mm (v dĺžkach 38 mm, 50 mm a 75 mm) a 6,0x12x3 mm (celková dĺžka 44 mm) navrhnuté na precíznu mikro-mechaniku, modelárstvo, gravírovanie a jemné začisťovanie foriem.
- Štandardné dielenské veľkosti (stopka 6 mm): 6,0x18x6 mm (50 mm), 8,0x20x6 mm (65 mm), 10,0x20x6 mm (65 mm), 12,0x20x6 mm (65 mm), 12,0x25x6 mm (70 mm), 12,0x30x6 mm (75 mm) a 16,0x25x6 mm (70 mm) pre všestranné zrážanie hrán, tvarové úpravy a začisťovanie kútových zvarov.
- Predĺžené vyhotovenia (stopka 6 mm): Špeciálne varianty 10,0x20x6 mm s dĺžkou 170 mm a 12,0x25x6 mm s dĺžkou 175 mm určené na bezpečné dokončovacie práce v hlbokých dutinách a ťažko prístupných konštrukčných zákutiach.
- Zosilnené formáty (stopka 8 mm): Rozmery 12,0x25x8 mm (70 mm), 12,0x30x8 mm (75 mm) a 16,0x25x8 mm (70 mm) zaisťujúce maximálnu tuhosť a elimináciu prehýbania pri vyššom bočnom zaťažení.
- Vlastnosti jemného jednoduchého ozubenia HP-5:
- Plynulý skrutkovicový záber: Poskytuje stabilný ťahový rez bez odskakovania alebo zarezávania nástroja pri ručnom vedení priamej brúsky.
- Vysoká kvalita povrchu: Vytvára mimoriadne čistý a hladký povrch, čím znižuje potrebu následného ručného dobrusovania či leštenia.
- Materiálové využitie: Konštrukčné a nelegované ocele, nástrojové ocele, liatina, meď, mosadz, bronz a ďalšie neželezné kovy.
- Dostupné povrchové úpravy:
- Nepovlakované vyhotovenie: Precízne vybrúsené monolitné tvrdokovové jadro s ostrými mikroreznými hranami pre bežnú dielensku prax.

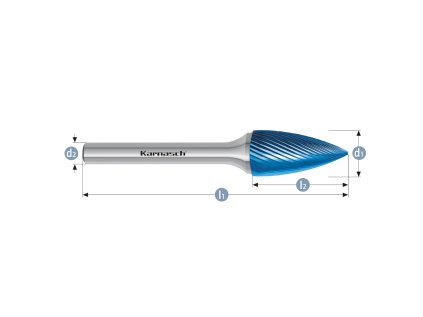

- Povlakované vyhotovenie BLUE-TEC: Modrý oteruvzdorný povlak s nízkym koeficientom trenia, ktorý chráni jemné ostrie pred prehrievaním a maximalizuje celkovú životnosť nástroja pri trvalom zaťažení.
Praktické rady pre prácu a údržbu
Stopku frézy zasuňte čo najhlbšie do klieštiny priamej brúsky pre zabezpečenie presného chodu bez hádzania. Pri nástrojoch s predĺženou stopkou vždy najprv zaveďte frézu do otvoru či dutiny a až potom zapnite brúsku pri primerane znížených otáčkach. Nástroj veďte plynulým posuvom s jemným, rovnomerným prítlakom bez bočného páčenia špičky, čím predídete mechanickému preťaženiu jemných rezných hrán.
