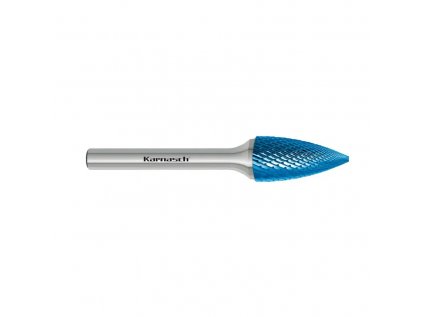

Rotačné frézy (SPG) ozubenie HP-4 Jemné krížové ozubenie
Zabezpečte si mimoriadnu presnosť, hodvábne hladký chod a vysokú akosť opracovaného povrchu bez nežiaduceho chvenia pri dokončovacích operáciách s ponukou tvrdokovových oblúkových špicatých fréz tvaru G (SPG) s jemným krížovým ozubením HP-4 od nemeckej prémiovej značky Karnasch. Špecifický tvar gotického oblúka so špicatým vrcholom (Spitzbogen) spája výhody rádiusovej a kužeľovej geometrie – je ideálnym nástrojom na jemné vybrusovanie úzkych kontúr, presné zrážanie hrán, začisťovanie kútových zvarov a precízne odhrotovanie detailov v náraďovniach a výrobe foriem. Špeciálne jemné krížové ozubenie HP-4 sa vyznačuje vysokou hustotou britov a jemným delením triesky, čo zaručuje úplne pokojné ručné vedenie priamej brúsky bez odskakovania či zarezávania a vytvára hladký povrch s nízkou drsnosťou. Rozsiahly sortiment pokrýva mikroformáty so stopkou 3 mm 3,0x6x3 mm (38 mm), 3,0x14x3 mm (v dĺžkach 38 mm, 50 mm a 75 mm) a 6,0x12x3 mm (44 mm), dielenské veľkosti so stopkou 6 mm 6,0x18x6 mm (50 mm), 8,0x20x6 mm (65 mm), 10,0x20x6 mm (65 mm), 12,0x20x6 mm (65 mm), 12,0x25x6 mm (70 mm), 12,0x30x6 mm (75 mm) a 16,0x25x6 mm (70 mm), ako aj predĺžené stopky 10,0x20x6 mm (170 mm) a 12,0x25x6 mm (175 mm) pre hlboké dutiny. Pre aplikácie vyžadujúce maximálnu tuhosť pri bočnom zaťažení sú k dispozícii aj zosilnené vyhotovenia so stopkou 8 mm pri rozmeroch 12,0x25x8 mm (70 mm), 12,0x30x8 mm (75 mm) a 16,0x25x8 mm (70 mm). Všetky formáty sú dostupné v nepovlakovanom vyhotovení pre štandardné jemné dielenské aplikácie aj v špičkovom povlakovanom variante BLUE-TEC, ktorého modrá ochranná vrstva účinne znižuje trenie, chráni jemné ostrie pred prehrievaním a zásadne predlžuje celkovú životnosť nástroja.
Radenie produktov
Značky
Obrábaný materiál
Povlakovanie
Priemer (mm)
Priemer stopky
Výpis produktov
Kategória tvrdokovových oblúkových špicatých fréz tvaru G (SPG) s jemným krížovým ozubením HP-4 od nemeckého prémiového výrobcu Karnasch prináša precízne rotačné nástroje navrhnuté na jemné lícovanie, dokončovacie opracovanie úzkych kontúr a presné zrážanie hrán bez nežiaducich vibrácií. Tvar gotického oblúka so špicatým hrotom spája vlastnosti rádiusovej a kužeľovej geometrie, vďaka čomu umožňuje plynulé zaobľovanie plôch aj bezproblémové vybrusovanie ostrých vnútorných prechodov. Špeciálne jemné krížové ozubenie HP-4 sa vyznačuje vysokou hustotou britov, zaručuje dokonale pokojný chod brúsky a vytvára hladký obrobený povrch s nízkou drsnosťou.
Sortimentný prehľad a technické špecifikácie:

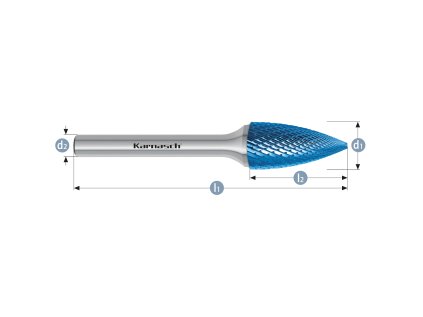

- Rozmerové varianty tvaru G (SPG) s ozubením HP-4:
- Mikro formáty (stopka 3 mm): 3,0x6x3 mm (dĺžka 38 mm), 3,0x14x3 mm (dĺžky 38 mm, 50 mm a 75 mm) a 6,0x12x3 mm (dĺžka 44 mm) určené na jemnú mechaniku, gravírovanie a detailné úpravy foriem.
- Štandardné dielenské veľkosti (stopka 6 mm): 6,0x18x6 mm (50 mm), 8,0x20x6 mm (65 mm), 10,0x20x6 mm (65 mm), 12,0x20x6 mm (65 mm), 12,0x25x6 mm (70 mm), 12,0x30x6 mm (75 mm) a 16,0x25x6 mm (70 mm) na presné odhrotovanie, úkosovanie a začišťovanie kútov.
- Predĺžené vyhotovenia (stopka 6 mm): Varianty 10,0x20x6 mm (celková dĺžka 170 mm) a 12,0x25x6 mm (celková dĺžka 175 mm) navrhnuté na bezpečné dokončovacie práce v hlbokých dutinách a ťažko prístupných miestach.
- Zosilnené formáty (stopka 8 mm): Rozmery 12,0x25x8 mm (70 mm), 12,0x30x8 mm (75 mm) a 16,0x25x8 mm (70 mm) pre zaistenie maximálnej tuhosti a elimináciu ohybu pri vyššom zaťažení.
- Vlastnosti jemného krížového ozubenia HP-4:
- Vysoká hustota zubov: Umožňuje jemný, rovnomerne rozložený odber kovu a bráni vyštipovaniu hrán či zasekávaniu nástroja pri ručnom vedení priamej brúsky.
- Kľudný chod bez kmitania: Výborné tlmenie vibrácií uľahčuje precíznu kontrolu nad rezným procesom a šetrí ložiská brúsky.
- Materiálové využitie: Kalené a legované ocele, nástrojové ocele, sivá a tvárna liatina, nehrdzavejúce ocele a neželezné kovy.
- Dostupné povrchové úpravy:
- Nepovlakované vyhotovenie: Precízne vybrúsené monolitné tvrdokovové jadro s ostrými mikroreznými hranami pre bežnú dielensku prax.
- Povlakované vyhotovenie BLUE-TEC: Modrý oteruvzdorný povlak s nízkym koeficientom trenia, ktorý chráni jemné ostrie pred tepelným opotrebovaním a zásadne predlžuje celkovú životnosť nástroja.
Praktické rady pre prácu a údržbu
Stopku frézy zasuňte čo najhlbšie do klieštiny priamej brúsky pre elimináciu hádzania a zachovanie optimálnej tuhosti. Pri nástrojoch s predĺženou stopkou vždy najprv zaveďte frézu do otvoru či dutiny a až potom zapnite brúsku pri primerane znížených otáčkach. Nástroj veďte plynulým posuvom s rovnomerným, jemným prítlakom bez páčenia špičky, čím predídete mechanickému preťaženiu jemných rezných zubov.
