Posuvné meradlá s hornými nožmi

Zabezpečte si mimoriadnu tuhosť, vysokú presnosť a maximálnu univerzálnosť pri meraní veľkorozmerových dielcov s ponukou dielenských analógových posuvných meradiel s hornými nožmi a jemným stavaním Kinex – K-MET (rad 6022). Tieto robustné meradlá, skonštruované v súlade s normou DIN 862, sú navrhnuté pre náročné strojárske operácie, kde je potrebné presne merať vonkajšie i vnútorné rozmery bez zložitého prepočítavania. Vďaka horným nožovým čeľustiam umožňujú priame a precízne odmeriavanie vnútorných priemerov, drážok a rozstupov priamo z čelnej hrany. Sortiment pokrýva rozsiahle meracie dĺžky s delením nonia 0,05 mm v rozsahoch 500 mm (kód 6022-02-150), 600 mm (kód 6022-12-150), 800 mm (kód 6022-22-150), 1000 mm (kód 6022-32-150), 1500 mm (kód 6022-42-200) a 2000 mm (kódy 6022-52-150 a 6022-52-200) s hĺbkou spodných ramien 150 mm alebo 200 mm. Telo meradla je vyrobené z kvalitnej kalenej nerezovej ocele s matne chrómovanou stupnicou zabraňujúcou odleskom svetla a je vybavené mechanizmom jemného stavania pre citlivé dosadnutie čeľustí na obrobok, čo z nich robí nepostrádateľné vybavenie montážnych hál, zvarencových dielní a stredísk technickej kontroly kvality (OTK).

Najpredávanejšie


1 521,13 €
(1 236,69 € bez DPH)

1 309,58 €
(1 064,70 € bez DPH)

949,17 €
(771,68 € bez DPH)

Radenie produktov

7 položiek celkom

Cena

256 €1522 €
12561522

Značky

Dĺžka (mm)

Presnosť

Zobrazených položiek: 7

Výpis produktov

Posuvné meradlo s jemným stavaním, s hornými nožmi presnosť 0,02 mm, 500 mm | K-MET (6022-02-150)
208,39 € bez DPH
256,32 €

Kinex – K-MET | No: 6022-02-150 | EAN: 8595604725333

CAB58795-247D-417D-8566-A7848831D214
Posuvné meradlo s jemným stavaním, s hornými nožmi presnosť 0,02 mm, 600 mm | K-MET (6022-12-150)
279,37 € bez DPH
343,63 €

Kinex – K-MET | No: 6022-12-150 | EAN: 8595604725340

E6222BB0-EE8D-4771-AFC8-FE8DCF9057FD

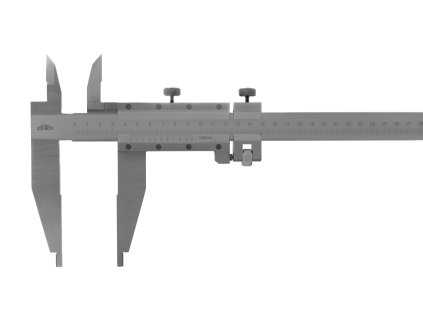

Posuvné meradlo s jemným stavaním, s hornými nožmi presnosť 0,02 mm, 800 mm | K-MET (6022-22-150)
408,59 € bez DPH
502,57 €

Kinex – K-MET | No: 6022-22-150 | EAN: 8595604725357

751D0A69-9997-4568-8137-7E3DDBDCE146
Posuvné meradlo s jemným stavaním, s hornými nožmi presnosť 0,02 mm, 1000 mm | K-MET (6022-32-150)
515,06 € bez DPH
633,52 €

Kinex – K-MET | No: 6022-32-150 | EAN: 8595604725364

273BA401-5954-44DF-A6EF-318413DB0119
Posuvné meradlo s jemným stavaním, s hornými nožmi presnosť 0,02 mm, 1500 mm | K-MET (6022-42-200)
771,68 € bez DPH
949,17 €

Kinex – K-MET | No: 6022-42-200 | EAN: 8595604725418

CD3A38BB-4E36-40CB-A1F4-21AEEF1EF393
Posuvné meradlo s jemným stavaním, s hornými nožmi presnosť 0,02 mm, 2000 mm | K-MET (6022-52-150)
1 064,70 € bez DPH
1 309,58 €

Kinex – K-MET | No: 6022-52-150 | EAN: 8595604726378

4F69C987-DA23-42F8-88F3-6E5657B7A876
Posuvné meradlo s jemným stavaním, s hornými nožmi presnosť 0,05 mm, 2000 mm | K-MET (6022-52-200)
1 236,69 € bez DPH
1 521,13 €

Kinex – K-MET | No: 6022-52-200 | EAN: 8595604725425

9C7C9C26-F7CE-4704-8F48-5028B2FF60AA

Ovládacie prvky výpisu

7 položiek celkom

Kategória dielenských analógových posuvných meradiel s hornými nožmi a jemným stavaním Kinex – K-MET radu 6022 predstavuje všestranné metrologické riešenie pre náročné strojárske prostredie podľa normy DIN 862. Vďaka kombinácii hlbokých spodných ramien na meranie vonkajších rozmerov a horných nožových čeľustí na okamžité meranie vnútorných priemerov bez nutnosti pripočítavania konštanty čeľustí ponúkajú tieto nástroje maximálny komfort, efektivitu a presnosť pri opracovaní rozmerných zvarencov, odliatkov a hriadeľov.

Sortimentný prehľad a technické špecifikácie:

  • Rozdelenie modelov podľa meracieho rozsahu a dĺžky ramien:
    • Rozsah 500 mm (kód 6022-02-150): Dielenské prevedenie s ramenami dĺžky 150 mm a delením nonia 0,05 mm pre bežné väčšie súčiastky.
    • Rozsah 600 mm (kód 6022-12-150): Štandardný model s ramenami 150 mm a delením 0,05 mm pre stredne ťažké obrábacie prevádzky.
    • Rozsah 800 mm (kód 6022-22-150): Robustné meradlo s ramenami 150 mm a delením 0,05 mm určené pre kontrolu hriadeľov a konštrukčných rámov.
    • Rozsah 1000 mm (kód 6022-32-150): Metrový model s dĺžkou ramien 150 mm a delením 0,05 mm pre rozmerné strojné telesá.
    • Rozsah 1500 mm (kód 6022-42-200): Predĺžené veľkorozsahové meradlo s hlbokými ramenami dĺžky 200 mm a delením 0,05 mm.
    • Rozsah 2000 mm: Dvojmetrové priemyselné vyhotovenia s delením 0,05 mm s ramenami dĺžky 150 mm (kód 6022-52-150) alebo zosilnenými ramenami 200 mm (kód 6022-52-200).
  • Konštrukčné a materiálové vlastnosti:
    • Kalená nerezová oceľ (INOX): Telo meradla aj meracie ramená sú tepelne spracované a rozmerovo stabilizované pre trvalú geometrickú presnosť a odolnosť voči korózii.
    • Horné nožové čeľuste: Precízne zabrúsené hrotové nože umožňujú priamy odpočet vnútorných rozmerov, rozstupov drážok a otvorov priamo z nónia.
    • Mechanizmus jemného stavania: Prídavný unášací blok s mikrometrickou skrutkou umožňuje precízne a plynulé dosadnutie ramien na merané plochy bez vzniku elastického vychýlenia.
    • Matne chrómovaná stupnica: Antireflexná úprava nónia s delením 0,05 mm aj hlavného pravítka zabraňuje vzniku svetelných odleskov pri dielenskom osvetlení.
  • Metrologické a úžitkové výhody:
    • Priame vnútorné aj vonkajšie meranie na jednom prístroji bez potreby korekčných prepočtov
    • Vysoká odolnosť nosného profilu proti priehybu pri práci vo vodorovnej i zvislej polohe
    • Pevná aretácia nameraných hodnôt pomocou horných zaisťovacích skrutiek na jazdci i stavaní
    • Nezávislosť od elektronických snímačov a napájacích batérií
  • Typické oblasti využitia:
    • Výroba a kontrola rozmerných zvarencov a oceľových konštrukcií
    • Trieskové obrábanie na veľkých hrotových sústruhoch, horizontálnych vyvrtávačkách a portálových frézkach
    • Zlievarne a kovárne pri rozmerovej inšpekcii surových odliatkov a výkovkov
    • Pracoviská technickej kontroly (OTK) a montážne celky v ťažkom strojárskeho priemysle

Praktické rady pre prácu

Pri meraní veľkých vonkajších priemerov posuňte jazdec do blízkosti obrobku, zaaretujte blok jemného stavania a otáčaním nastavovacej skrutky pomaly dotiahnite ramená do kontaktu s materiálom; nakoniec zaistite hlavný jazdec skrutkou. Pri meraní vnútorných rozmerov hornými nožmi dbajte na to, aby os nožov ležala kolmo na plochu a v najširšom priemere otvoru, čím zamedzíte skresleniu nameranej hodnoty vplyvom zošikmenia meradla.
