Mikrometrické odpichy analógové a nadstavce
Zabezpečte si nekompromisnú presnosť, rozmerovú stálosť a maximálnu flexibilitu pri meraní veľkých vnútorných priemerov, otvorov a dutín s ponukou profesionálnych skladacích mikrometrických odpichov Kinex – K-MET radu NEX. Tieto vysoko presné dielenské prístroje, vyrobené v zhode s normami ČSN 25 1438 a DIN 863, disponujú jemným nóniovým delením 0,01 mm a predstavujú základnú metrologickú výbavu pre ťažké strojárstvo, výrobu turbín, energetických zariadení, armatúr a strediská kontroly kvality (OTK). Modulárny systém pozostáva zo základnej mikrometrickej hlavice a sady precízne brúsených predlžovacích nástavcov, ktoré umožňujú vyskladať požadovanú dĺžku meradla podľa rozmeru súčiastky. Sortiment pokrýva kompaktné vyhotovenie 0–25 mm (kód 7125-12), univerzálnu dielensku sadu 50–600 mm (kód 7125) aj veľkorozmerovú priemyselnú súpravu 100–2100 mm (kód 7125-3). Zaoblené meracie dotyky osadené tvrdokovom zabezpečujú perfektný bodový kontakt s vnútornou stenou otvoru a celá zostava je dodávaná v pevnej drevenej kazete zaručujúcej bezpečné uloženie a manipuláciu.
Radenie produktov
Značky
Presnosť
Výpis produktov
BABEA361-3677-4082-A2C5-2219E077E52A
5473C832-05FA-40F5-8992-060DD274E259
76DFE5D4-CBF6-429A-984D-CF868E352FB5
Ovládacie prvky výpisu
Kategória skladacích analógových mikrometrických odpichov Kinex – K-MET radu NEX predstavuje osvedčené metrologické riešenie pre presnú rozmerovú kontrolu stredných až mimoriadne veľkých vnútorných priemerov a dutín. Vďaka stavebnicovému systému pevných kalibrovaných predĺžení v kombinácii s mikrometrickou hlavicou ponúkajú tieto meradlá obrovský rozsah merania pri zachovaní vysokej tuhosti a presnosti bez nutnosti použitia batérií.
Sortimentný prehľad a technické špecifikácie:
- Dostupné zostavy a meracie rozsahy:
- Kompaktný odpich 0–25 mm (kód 7125-12): Samostatné základné mikrometrické meradlo pre menšie vnútorné priestory a drážky.

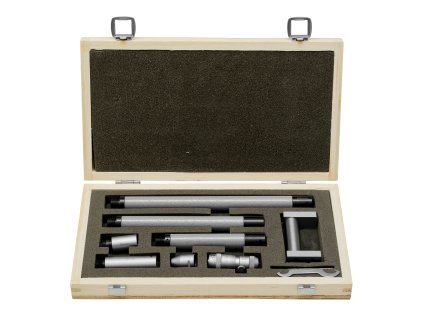

- Dielenská sada 50–600 mm (kód 7125): Univerzálna zostava obsahujúca základnú meraciu hlavicu s rozsahom 50–63 mm a sadu výmenných predlžovacích dielov pre plynulé pokrytie rozmerov až do 600 mm.

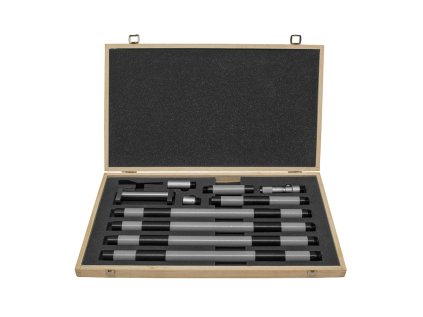

- Veľkorozmerová priemyselná sada 100–2100 mm (kód 7125-3): Robustná súprava s hrubostennými predĺženiami určená pre rozmernú kontrolu ťažkých obrobkov, valcov a zvarencov až do dĺžky cez 2 metre.
- Konštrukcia predlžovacích nástavcov a spojenia:
- Modulárne diely: Precízne lapované stykové čelá jednotlivých predlžovacích tyčí zaručujú minimálnu kumulatívnu chybu pri skladaní dlhých reťazcov.
- Závitové spojky: Tuhé a presne lícované skrutkové spoje zaisťujú pevnú osovú geometriu celej zostavy bez vôle a prehýbania.
- Meracie dotyky: Zaoblené guľové dotyky osadené tvrdokovom (karbid volfrámu) umožňujú dokonalý bodový kontakt s vnútornou stenou otvoru s vysokou odolnosťou proti opotrebeniu.
- Mikrometrická jednotka a odčítanie:
- Hlavica: Mikrometrická skrutka s kaleným a brúseným vretenom s jemným stúpaním 0,5 mm na otáčku a rozsahom posuvu zvyčajne 13 mm alebo 25 mm.
- Stupnica: Matne chrómované vyhotovenie bubienka s kontrastnými čiernymi ryskami a jemným nóniovým delením 0,01 mm eliminujúcim odlesky svetla.
- Aretácia: Spoľahlivá poistná skrutka na zaistenie nastavenej polohy pri manipulácii v meranom priestore.
- Balenie:
- Zostavy sú dodávané v robustnej vystlanej drevenej kazete s presnými výrezmi pre každý diel, nastavovací kľúč a kalibre.
- Typické oblasti využitia:
- Meranie vnútorných priemerov statorov, rotorových plášťov a telies turbín v energetike
- Kontrola veľkých vývrtov valcov lodných motorov, kompresorov a čerpadiel
- Inšpekcia priemerov potrubných systémov, armatúr a tlakových nádob v chemickom priemysle
- Presná kontrola rozstupov vodiacich plôch a rámov pri montáži ťažkých obrábacích strojov
Praktické rady pre prácu
Pri skladaní požadovaného rozmeru dbajte na maximálnu čistotu dosadacích čiel jednotlivých predĺžení – aj nepatrná nečistota môže pri viacdielnej zostave zaniesť chybu niekoľkých stotín milimetra. Pred meraním overte celkový rozmer odpichu pomocou kontrolného etalónu alebo nastaveného veľkého strmeňového mikrometra. Pri meraní vo vnútri otvoru zafixujte jeden koniec dotyku na stene a druhým koncom jemným kývaním v radiálnom a axiálnom smere nájdite inflexný bod zodpovedajúci skutočnému priemeru; meradlo držte za izolačné prvky alebo v rukaviciach, aby nedošlo k teplotnému roztiahnutiu dlhých tyčí.
