Mikrometre trojdotykové digitálne
Zabezpečte si nekompromisnú presnosť, procesnú rýchlosť a dokonalú opakovateľnosť pri meraní vnútorných priemerov, valcových vývrtov a puzdier s ponukou samostatných digitálnych trojdotykových dutinomerov Kinex – K-MET radu NEX (rad 7090-02). Tieto špičkové priemyselné meracie prístroje, vyrobené v zhode s prísnou normou DIN 863, pokrývajú ucelené rozmerové spektrum od mikroskopických otvorov 2–2,5 mm, 2,5–3 mm, 3–4 mm, 4–5 mm a 5–6 mm (v precíznom dvojdotykovom vyhotovení s príslušnými kalibrovanými nastavovacími krúžkami), cez štandardné dielenské trojdotykové priemery 6–8 mm, 8–10 mm, 10–12 mm, 12–16 mm, 16–20 mm, 20–25 mm, 25–30 mm, 30–40 mm a 40–50 mm, až po veľkorozmerové priemyselné rozsahy od 50–63 mm až do 275–300 mm. Modely do 100 mm sú dodávané vrátane presných referenčných krúžkov, pričom všetky prístroje obsahujú hĺbkový predlžovací nadstavec (100 mm alebo 150 mm) pre pohodlné odmeriavanie v hlbokých dutinách. Vďaka trom samostrediacim dotykom osadeným tvrdokovom (od priemeru 12 mm), možnosti merania slepých otvorov až po dno, jemnému rozlíšeniu 0,001 mm a integrovanej račni zabezpečujúcej konštantný prítlak predstavujú tieto mikrometre vrcholné metrologické vybavenie pre CNC obrábacie centrá, nástrojárne a strediská kontroly kvality (OTK).
Najpredávanejšie
Radenie produktov
Značky
Presnosť
Výpis produktov
Kategória samostatných digitálnych trojdotykových dutinomerov Kinex – K-MET radu NEX (rad 7090-02) predstavuje vrcholnú úroveň elektronických metrologických prístrojov pre priame odmeriavanie vnútorných priemerov v zhode s normou DIN 863. Vďaka samostrediacemu systému troch meracích ramien rozložených po 120° sa meradlo v otvore vystreďuje a ustauje úplne automaticky. Tým sa eliminuje ľudská chyba pri hľadaní osi či úvrate a dosahuje sa maximálna procesná opakovateľnosť merania priechodných i slepých otvorov.
Sortimentný prehľad a technické špecifikácie:
- Rozsahové kategórie a presnosť podľa DIN 863:
- Mikrorozsahy 2–6 mm (dvojdotykové mikro-vyhotovenie, presnosť 0,004 mm): Rozsahy 2–2,5 mm, 2,5–3 mm (krúžok 2,5 mm), 3–4 mm (krúžok 4 mm), 4–5 mm (krúžok 5 mm) a 5–6 mm (krúžok 6 mm).

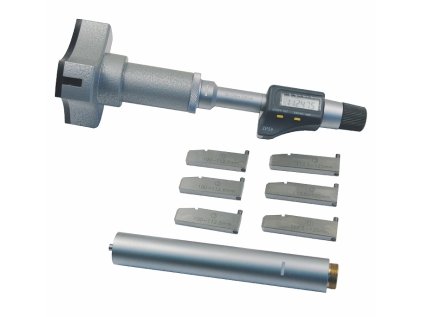

- Štandardné dielenské trojdotykové rozsahy 6–20 mm (presnosť 0,004 mm): Rozsahy 6–8 mm (krúžok 6 mm, predĺženie 100 mm), 8–10 mm (krúžok 8 mm, predĺženie 100 mm), 10–12 mm (krúžok 10 mm, predĺženie 100 mm), 12–16 mm (krúžok 16 mm, predĺženie 150 mm) a 16–20 mm (krúžok 16 mm, predĺženie 150 mm).
- Stredné priemyselné rozsahy 20–100 mm (presnosť 0,004 až 0,005 mm): Rozsahy 20–25 mm, 25–30 mm (krúžok 25 mm), 30–40 mm, 40–50 mm (krúžok 40 mm), 50–63 mm, 62–75 mm (krúžok 62 mm), 75–88 mm, 87–100 mm (krúžok 87 mm), všetky s predĺžením 150 mm.
- Veľkorozmerové priemyselné rozsahy 100–300 mm (presnosť 0,005 až 0,007 mm): Rozsahy 100–125 mm, 125–150 mm, 150–175 mm, 175–200 mm, 200–225 mm, 225–250 mm, 250–275 mm a 275–300 mm, všetky s predĺžením 150 mm.
- Mechanická konštrukcia a meracie dotyky:
- Materiál dotykov: Tvrdená oceľ pri mikrorozsahoch (do 12 mm), vysoko odolný spekaný karbid (tvrdokov) s precízne lapovaným rádiusom pri rozmeroch od 12 mm vyššie pre mimoriadnu odolnosť voči oteru.
- Meranie slepých otvorov: Špeciálna konštrukcia meracej hlavy od priemeru 12 mm umožňuje bezpečné meranie priemeru takmer až po samotné dno slepého otvoru.
- Regulácia sily: Vstavaná račňa na konci bubienka zabezpečuje konštantnú a normovanú meraciu silu nezávisle od citu operátora.
- Hĺbkové predĺženia: Každé balenie obsahuje tuhý predlžovací nadstavec (100 mm alebo 150 mm) montovateľný medzi telo a meraciu hlavu.
- Elektronická jednotka a funkcie:
- Veľký, vysoko kontrastný digitálny LCD displej pre okamžité a bezchybné odčítanie rozmeru bez chyby paralaxy
- Prepínanie medzi metrickou a imperiálnou sústavou (mm / inch) jedným tlačidlom
- Funkcia PRESET pre priame uloženie presného rozmeru nastavovacieho krúžku do pamäte prístroja
- Režim ZERO/ABS pre relatívne komparačné merania tolerancií a odchýlok
- Obsah balenia:
- Digitálny trojdotykový dutinomer, kalibrovaný nastavovací krúžok (pri modeloch do 100 mm), predlžovací nadstavec (100 mm alebo 150 mm), montážny kľúč, batéria a pevné ochranné transportné puzdro.
- Typické oblasti využitia:
- Vysoko presná rozmerová kontrola vystružovaných, sústružených a brúsených otvorov priamo na CNC strojoch
- Meranie uloženia ložísk, hydraulických valcov a presných klzných puzdier
- Inšpekcia hlbokých dutín v hydraulických blokoch a vstrekovacích formách
- Výstupná technická kontrola akosti (OTK) a kalibračné strediská
Praktické rady pre prácu
Pred začatím merania dôkladne očistite meracie dotyky aj vnútornú plochu referenčného nastavovacieho krúžku. Zaveďte hlavicu do krúžku, jemne dotiahnite dotyky pomocou račne (postačujú 2 až 3 cvaknutia) a potvrďte kalibračnú hodnotu pomocou funkcie PRESET. Pri meraní v otvore zaveďte hlavicu do požadovanej hĺbky v osi otvoru a vreteno doťahujte výhradne cez integrovanú račňu, aby nedošlo k mechanickému preťaženiu vnútorného rozpínacieho kužeľa.
