Mikrometre dutinové dvojdotykové analógové
Zabezpečte si nekompromisnú presnosť, opakovateľnosť a dokonalú kontrolu pri meraní vnútorných rozmerov dutín, otvorov a drážok s ponukou profesionálnych analógových dvojdotykových dutinových mikrometrov (dutinomerov) Kinex – K-MET radov 7095, 7096, 7097 a 7098. Tieto špecializované dielenské meracie prístroje s jemným nóniovým delením 0,01 mm predstavujú kľúčovú výbavu pre presné sústruženie, vyvrtávanie, brúsenie dier, nástrojárne i oddelenia technickej kontroly kvality (OTK), kde bežné posuvné meradlá nespĺňajú prísne tolerančné požiadavky. Sortiment pokrýva ucelené spektrum meracích rozsahov – od kompaktných rozmerov 5–30 mm a 25–50 mm dodávaných s presným nastavovacím krúžkom, cez stredné priemery 50–75 mm a 75–100 mm, až po veľké vnútorné rozpätia od 100–125 mm až po 275–300 mm odstupňované po 25 mm. Vďaka meracím dotykom s valcovým zaoblením osadeným tvrdokovom dosadajú čeľuste priamo do osi meraného priemeru bez rizika skreslenia. Matne chrómovaný bubienok odolný voči odleskom, spoľahlivá skrutková aretácia a integrovaná račňa zabezpečujúca konštantný prítlak garantujú špičkovú presnosť merania bez potreby batériového napájania.
Najpredávanejšie
Radenie produktov
Značky
Presnosť
Výpis produktov
57880BF2-025C-4A2B-92FB-5F081EF9B8EB
7DF1ACAF-899F-4704-8E83-7F8193E5FBDB
08E7D1EF-61B4-4CF3-B590-9FB397A66CF1
DA6C39B9-2762-48FD-AF3E-20267C2A4ABC
Ovládacie prvky výpisu
Kategória analógových dvojdotykových dutinových mikrometrov (dutinomerov) Kinex – K-MET predstavuje špecializované dielenské meradlá určené na presnú kontrolu vnútorných priemerov priechodných i slepých otvorov, ložiskových puzdier a drážok. Vďaka čeľusťovému vyhotoveniu meracích dotykov a integrovanej mikrometrickej skrutke poskytujú tieto prístroje násobne vyššiu presnosť a opakovateľnosť merania než štandardné posuvné meradlá, a to pri úplnej nezávislosti od batérií.
Sortimentný prehľad a technické špecifikácie:
- Rozsahové kategórie a modelové rady:

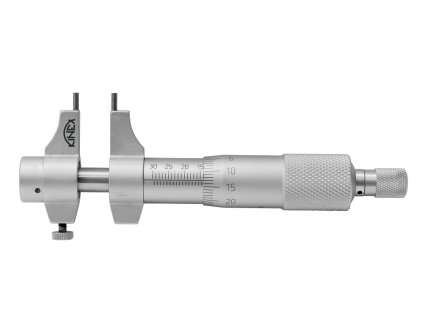

- Základné sady s nastavovacím krúžkom: Rozsahy 5–30 mm (kód 7095) a 25–50 mm (kód 7096) sú dodávané priamo s kalibrovaným nastavovacím krúžkom pre okamžitú kontrolu a nastavenie nulovej polohy.
- Stredné priemery: Rozsahy 50–75 mm (kód 7097) a 75–100 mm (kód 7098) na bežné vyvrtávané diery a rúrkové polotovary.
- Veľké vnútorné rozpätia (rad 7098-1 až 7098-8): Rozsahy 100–125 mm, 125–150 mm, 150–175 mm, 175–200 mm, 200–225 mm, 225–250 mm, 250–275 mm a 275–300 mm s predĺženým telom vretena.
- Konštrukcia meracích čeľustí a funkčné prvky:
- Tvar dotykov: Čeľuste sú brúsené do presného valcového zaoblenia, čo zabezpečuje bodový kontakt v dvoch protiľahlých vrcholoch vnútorného priemeru bez rizika vzpriečenia meradla.
- Materiál: Funkčné dotykové plochy sú osadené tvrdokovom (karbid volfrámu) s jemným lapovaním, zaručujúcim dlhú životnosť a odolnosť proti oteru pri styku s kovovými povrchmi.
- Regulácia prítlaku: Vstavaná račňa na konci ovládacieho bubienka garantuje rovnomernú a predpísanú meraciu silu nezávisle od citu operátora.
- Aretácia: Pevná skrutková aretácia na tele meradla slúži na zaistenie nameraného rozmeru pred opatrným vysunutím čeľustí z meraného otvoru.
- Stupnica a odčítanie:
- Prevedenie bubienka: Matne chrómované puzdro i bubienok eliminujú svetelné odlesky dielenského osvetlenia a nesú laserom gravírovanú nóniovú stupnicu s jemným delením 0,01 mm pri stúpaní skrutky 0,5 mm na otáčku.
- Typické oblasti využitia:
- Presná kontrola vnútorných priemerov po vyvrtávaní, sústružení a honovaní
- Meranie uloženia valivých a klzných ložísk v prevodových skriniach
- Kontrola vnútorných drážok, osadení a priechodov v hydraulických valcoch
- Dielenská medzioperačná kontrola a výstupná inšpekcia hotových dielov
Praktické rady pre prácu
Pri meraní vložte čeľuste do otvoru v mierne stiahnutom stave a pomocou račne ich plynule rozovierajte. Jemným kývavým pohybom v axiálnom i radiálnom smere vyhľadajte inflexný bod – skutočný priemer otvoru zodpovedá minimálnej hodnote pri kývaní v osi otvoru a maximálnej hodnote v priečnom smere. Po nájdení bodu zaaretujte skrutku a hodnotu odčítajte; čeľuste udržiavajte v čistote a pred meraním ich pretrite čistou handričkou.
