Digitálne posuvy
Zabezpečte si mimoriadnu presnosť, priamu digitalizáciu a výrazné zvýšenie produktivity pri obrábaní i polohovaní s ponukou profesionálnych digitálnych posuvov (lineárnych odmeriavaní) Kinex – K-MET. Tieto moderné vstavané odmeriavacie jednotky sú špeciálne skonštruované pre dodatočnú montáž na konvenčné i špeciálne stroje, meracie stoly a kontrolné prípravky, pričom umožňujú okamžitý odpočet polohy s vysokým rozlíšením 0,01 mm a eliminujú chyby vznikajúce vôľou v pohybových skrutkách. Sortiment je rozdelený do dvoch funkčných skupín: digitálne posuvy vertikálne, navrhnuté primárne pre meranie zvislého pohybu pinoly vŕtačiek, brúsok či vreteníkov frézok, a digitálne posuvy horizontálne, optimalizované pre pozdĺžne a priečne suporty sústruhov, lineárne stoly a posuvné dorazy. Telo pravítka tvorí kalená a rozmerovo stabilizovaná nerezová oceľ osadená vysoko presným kapacitným snímačom, zatiaľ čo kompaktná zobrazovacia jednotka s prehľadným LCD displejom ponúka praktické funkcie ako nulovanie v ľubovoľnej polohe (ZERO), prepínanie medzi metrickými a palcovými jednotkami (mm/inch) či predvoľbu hodnôt (PRESET), čo z nich robí ideálne riešenie pre modernizáciu dielenského strojového parku.
Radenie produktov
Značky
Dĺžka (mm)
Presnosť
Výpis produktov
E87F267F-AE58-4114-9153-A55AFD9360D8
D382A584-67D7-410C-8F84-C5A43C767C8B
D79542F1-7054-456C-AD79-2689F65081D1
98C485FF-4779-4703-BB22-E92192E619F6
2D0D5E7B-62D9-408E-943E-7FC0D5B1DDB9
0E513D5E-0187-4B4D-9826-99076FEF8089
ED9F0730-81BF-4BB8-A9A6-1FC04B666042
AD0282DE-30B8-4B79-8C72-D5BDDB8D4CB9
ADE733E3-6E8A-4925-AA24-2771718836C8
631FA306-2997-41B7-8378-C87D50AAE7E0
C0A7DB58-1C7E-42D4-81BA-3D3879A369BF
DB2F3F68-2765-43D8-AC45-84863D662360
Ovládacie prvky výpisu
Kategória digitálnych posuvov (vstavaných lineárnych odmeriavaní) Kinex – K-MET predstavuje ucelené riešenie priameho odmeriavania polohy pre dodatočnú montáž a modernizáciu konvenčných obrábacích strojov, zváracích stolov, kontrolných prípravkov i jednoúčelových zariadení. Priamym snímaním polohy suportu či vretena sa kompletne eliminuje chyba mŕtveho chodu a vôľa pohybových skrutiek, čo zásadne zvyšuje presnosť výroby a minimalizuje vznik nepodarkov pri opakovaných pracovných operáciách.
Sortimentný prehľad a technické špecifikácie:
- Rozdelenie sortimentu podľa orientácie montáže:
- Digitálne posuvy vertikálne: Konštrukčne prispôsobené pre zvislú montáž; ideálne na odmeriavanie hĺbky vŕtania na stĺpových a stolových vŕtačkách, vertikálneho zdvihu vreteníka na frézkach či zvislého posuvu brúsneho kotúča pri rovinnom brúsení.

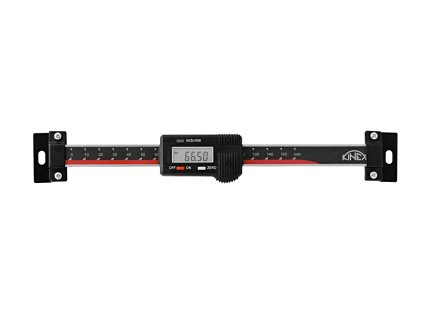

- Digitálne posuvy horizontálne: Vyhotovenie určené pre vodorovnú inštaláciu; navrhnuté pre pozdĺžne (os Z) a priečne (os X) vedenia sústruhov, pozdĺžny posuv frézovacích stolov, posuvné dorazy píl a lineárne meracie sane.
- Mechanická konštrukcia a vyhotovenie:
- Telo pravítka: Pevný nosný profil z kvalitnej nehrdzavejúcej ocele, precízne brúsený a rozmerovo stabilizovaný pre dlhodobú presnosť a odolnosť voči priehybu.
- Montážne koncovky: Pevné koncové úchyty s priechodnými otvormi na oboch stranách lišty umožňujú jednoduché a stabilné priskrutkovanie k telu stroja.
- Kompaktný jazdec: Integrovaný snímací modul s mechanickými úchytmi pre spojenie s pohyblivou časťou stroja, zabezpečujúci plynulý chod bez zadrhávania.
- Odolnosť: Kryté vyhotovenie elektroniky chrániace snímač pred bežným dielenským prachom a jemnými nečistotami.
- Elektronické funkcie a metrologické prednosti:
- Presné rozlíšenie 0,01 mm (0,0005 palca) pre jemné a opakovateľné nastavenie polohy nástroja
- Funkcia ZERO pre okamžité nastavenie nulového referenčného bodu v ktorejkoľvek polohe dráhy
- Prepínanie metrických a palcových jednotiek (mm/inch) priamo na čelnom paneli
- Funkcia PRESET umožňujúca prednastavenie počiatočnej hodnoty (napr. polomeru sústruženého obrobku)
- Rýchla odozva snímania bez straty polohy pri vysokých rýchlostiach posuvu
- Typické oblasti využitia:
- Digitalizácia konvenčných sústruhov, frézok, brúsok na plocho a vyvrtávačiek
- Nastavovanie dorazov na kotúčových, pásových pílach a vŕtacích zariadeniach
- Meracie a kontrolné jednoúčelové stanice v strojárskej kontrole akosti (OTK)
- Drevenárske, plastikárske a nástrojárske dielenské prevádzky
Praktické rady pre prácu
Pri inštalácii pravítka na stroj dbajte na dokonalú rovnobežnosť medzi telom odmeriavania a smerom pohybu vedenia, aby nedochádzalo k mechanickému namáhaniu a kríženiu jazdca. Pred prvým uvedením do prevádzky očistite nerezovú lištu od prachu a jemných nečistôt suchou handričkou. Pravidelne kontrolujte stav batérie a upevnenie montážnych skrutiek, aby sa predišlo chybám v odpočte spôsobeným mikrovibráciami stroja počas obrábania.
